2.
Совместите отверстия в опорной ноге (G) с отверстиями в раме зерносушилки, и закрепите
на место при помощи демонтированных болтов и гаек (A и B).
3.
Совместите верхнее отверстие в опорной ноге (G) с отверстием в стойке рамы (F).
4.
Закрепите конструкцию вместе при помощи болта (E), прокладки (C), и гайки (D).
5.
Для подгонки опорных ног по высоте используйте регулировочные пластины (H).

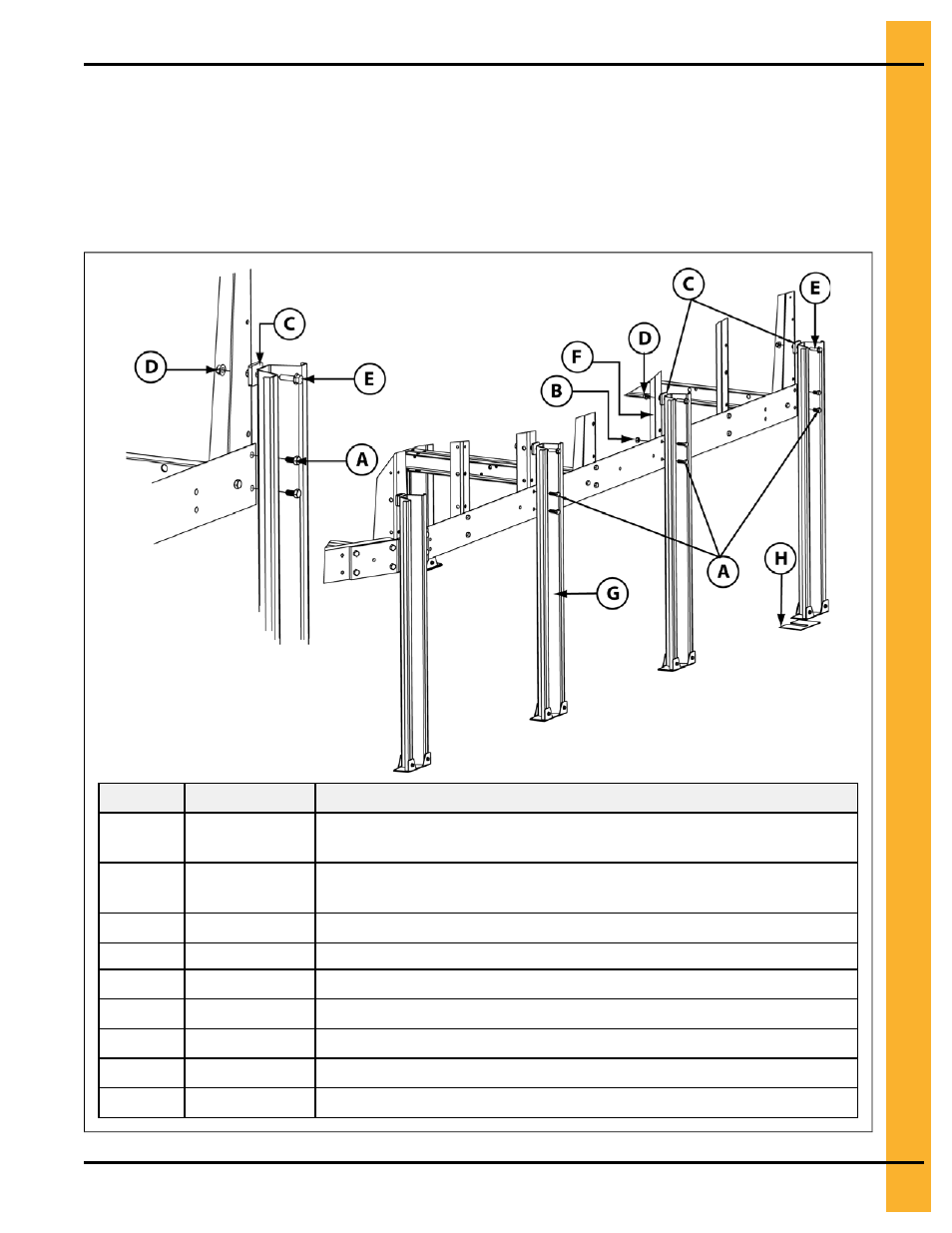

Рисунок 3-6 Установка опорных ног вдоль рамы зерносушилки
Обозн.
Артикул
Название
A
S-3883
Оригинальные болты, установленные на сушилку 1/2'' x 1 3/4''
(13 х 45 мм) оцинкованные
B
S-6493
Оригинальные гайки, установленные на сушилку 1/2'' (13 мм)
оцинкованные стопорные
C
D01–1221
Регулировочная прокладка
NS
S-2121
Шайба плоская 1/2'' х 1 3/8'' (13 х 35 мм)
D
S-8506
Гайка фланцевая 1/2'' (13 мм) оцинкованная
E
S-8856
Болт фланцевый 1/2'' х 1 3/4'' (13 х 45 мм) оцинкованный
F
D01–0007
Стойка рамы
G
D01–xxxx
Опорная нога, см.
Высота Опор Зерносушилки, стр. 21
H
FC-42077
Регулировочная пластина
