Страница 24

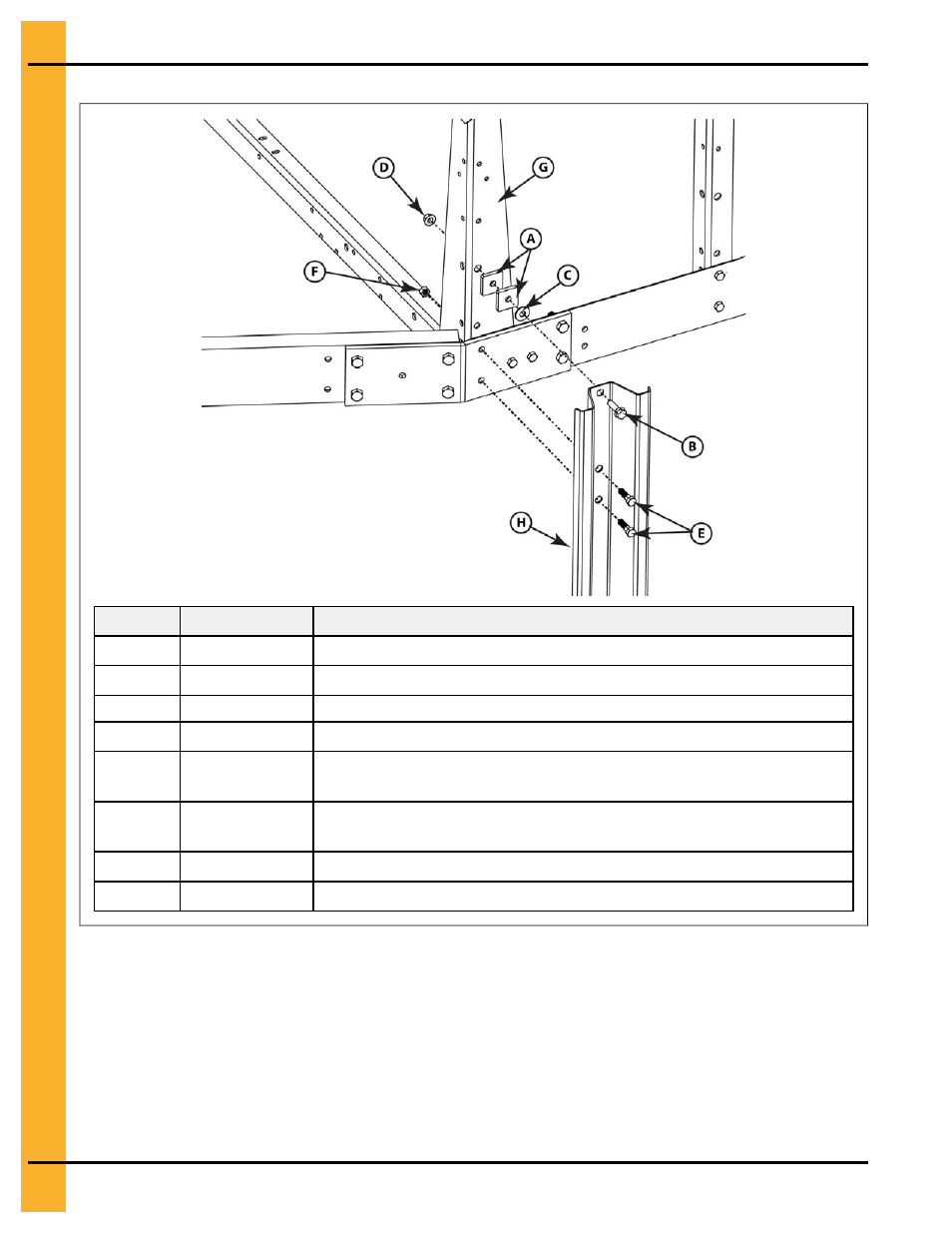

Рисунок 3-5 Установка опорной ноги к углу корзины зерносушилки
Обозн.
Артикул
Название
A
D01–1221
Регулировочная прокладка
B
S-8856
Болт фланцевый 1/2'' x 1 3/4'' (13 x 45 мм) оцинкованный
C
S-2121
Шайба плоская 1/2'' x 1 3/8'' (13 х 35 мм)
D
S-8506
Гайка фланцевая 1/2'' (13 мм) оцинкованная
E
S-3883
Оригинальные болты, установленные на сушилку 1/2'' x
1
3/4'' (13 х 45 мм)
F
S-6493
Оригинальные гайки, установленные на сушилку 1/2'' (13 мм)
оцинкованные стопорные
G
D01–0007
Угловая стойка рамы зерносушилки
H
D01–xxxx
Опорная нога, см.
Высота Опор Зерносушилки,стр. 21
Установка Опор вдоль Рамы Зерносушилки
Если вы не используете бетонные блоки, то необходимо установить опорные ноги вдоль
рамы зерносшилки для правильной опоры зерносушилки.
1.
Демонтируйте два болта и гайки с рамы зерносушилки в том месте, где необходимо
установить опорную ногу зерносушилки (A и B).
24
Pneg-1916
RU Модульные Передвижные Зерносушилки
