Установка Боковых Кронштейнов Лестницы к Опорному
Кронштейну
Боковые кронштейны лестницы надёжно закрепляют лестницу к опорному кронштейну, таким
образом, обеспечивая безопасный доступ к переднему торцу зерносушилки.
1.
Совместите отверстия боковых кронштейнов (B) с боковыми отверстиями опорного
кронштейна (A).
2.
Закрепите четыре боковых кронштейна (B) к опорному кронштейну (A) при помощи
фланцевых болтов (C) и фланцевых гаек (D.)

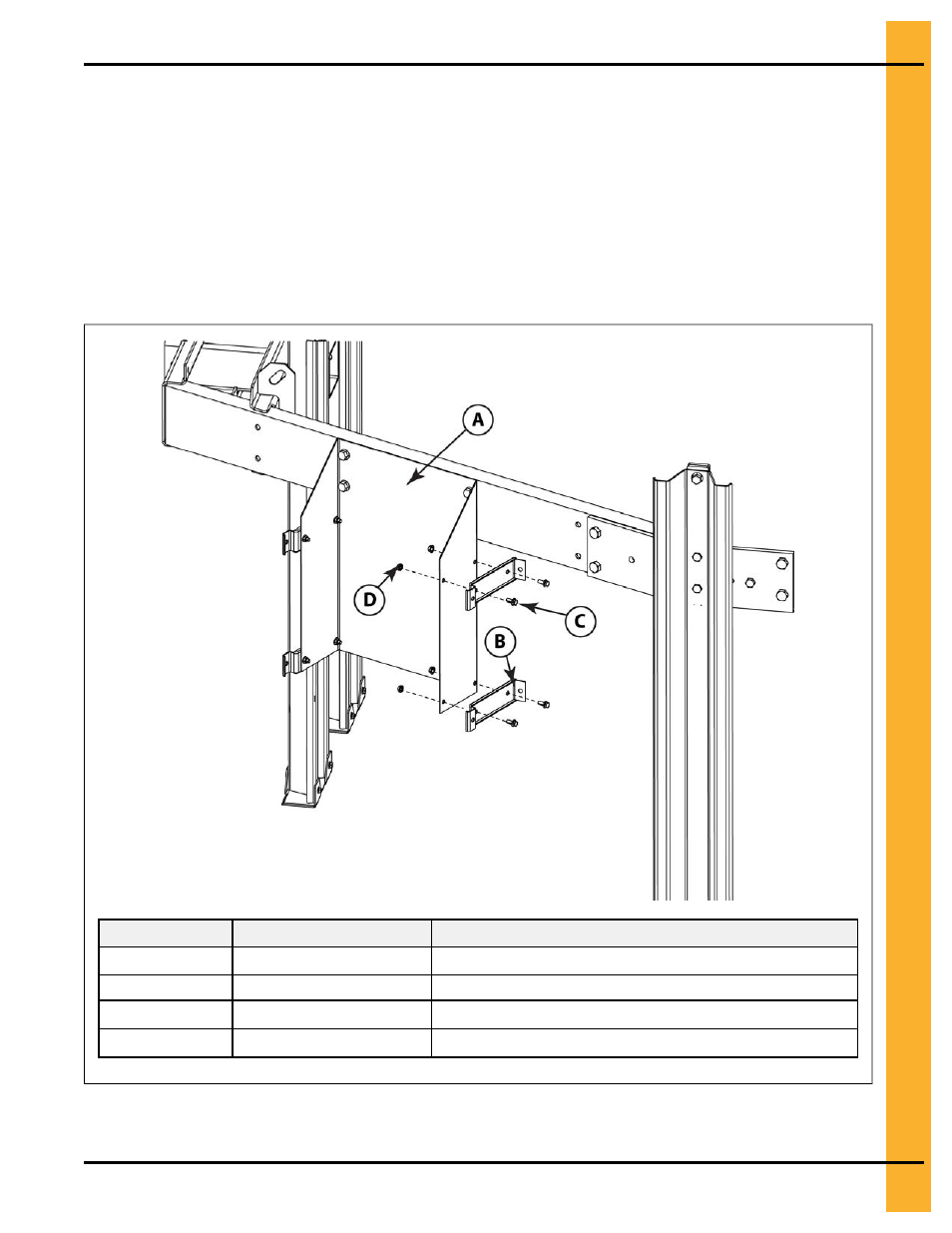

Рисунок 4-2 Установка боковых кронштейнов лестницы к опорному кронштейну
Обозн.
Артикул
Название
A
D01–2755
Опорный кронштейн для лестницы
B
LDR-4341
Боковой кронштейн лестницы
C
S-6606
Болт фланцевый 5/16'' x 3/4'' (8 х 19 мм) оцинкованный
D
S-3611
Гайка фланцевая 5/16'' (8 мм)
