Страница 83: Алюминиевый корпус 2 1
11
.3
Размеры
На следующих чертежах показаны только некоторые из воз-
можных исполнений. Чертежи с размерами можно также за-
грузить с сайта www.vega.com через "Downloads" и"Drawings".
Пластиковый корпус
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41")
M20x1,5/
½ NPT
~ 84 mm (3.31")
M16x1,5
112 mm (4.41")
M20x1,5/
½ NPT
1
2
ø 79 mm
(3.31")

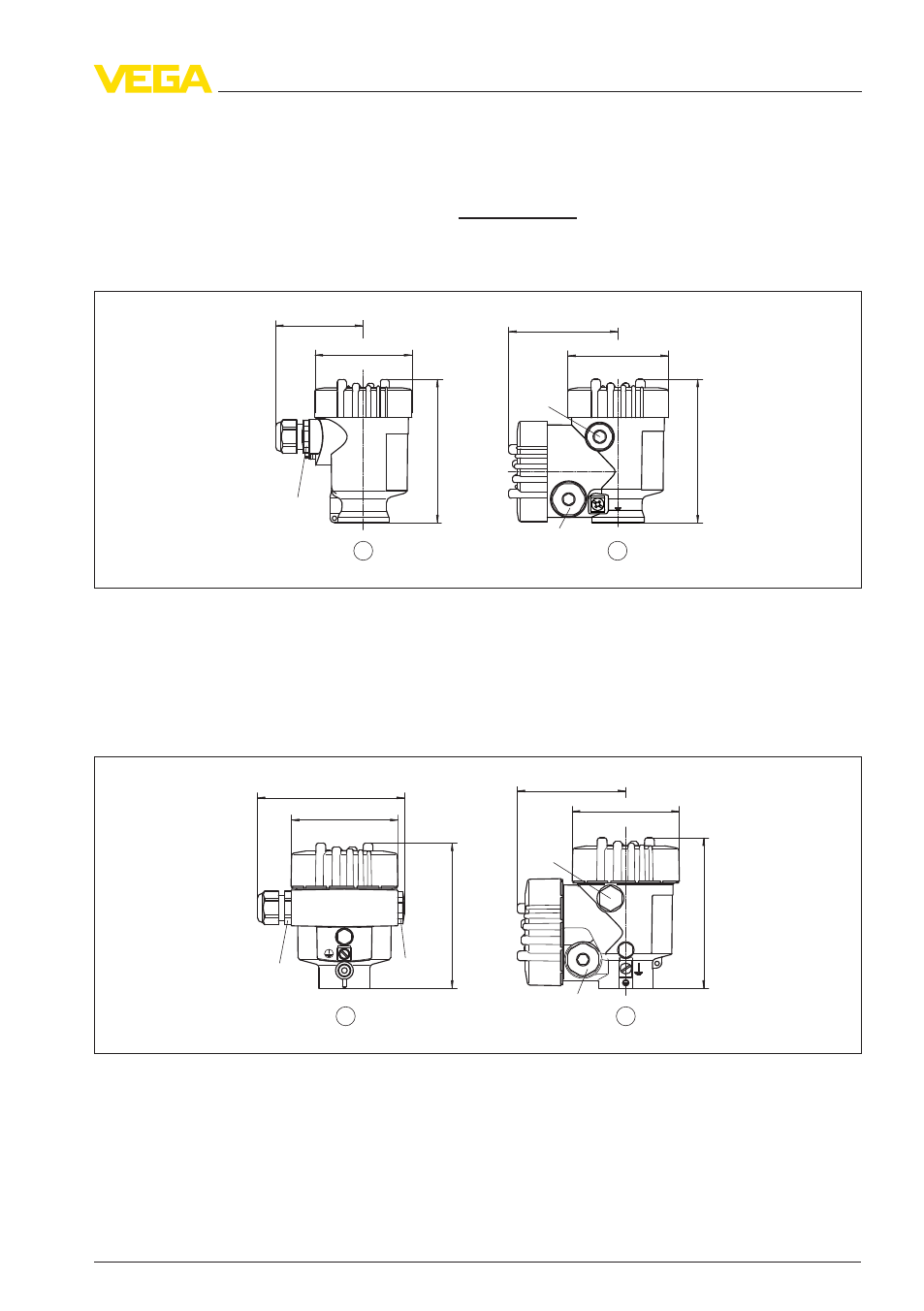

Рис. 49: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1
Однокамерное исполнение
2
Двухкамерное исполнение
Алюминиевый корпус
2
1
ø 86 mm (3.39")
~ 116 mm (4.57")
116 mm (4.57")
M20x1,5
M20x1,5/
½ NPT
~ 87 mm (3.43")
M16x1,5
ø 86 mm
(3.39")
120 mm (4.72")
M20x1,5/
½ NPT
Рис. 50: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1
Однокамерное исполнение
2
Двухкамерное исполнение
VEGAPULS
62 • 4 … 20 mA/HART - двухпроводный, разрешение по Директиве LPR
83
