Часовой пояс (заводская установка)
CET
Измерение температуры электроники
Разрешающая способность
1 °C (1.8 °F)
Точность
±
1 °C (1.8 °F)
Питание
Рабочее напряжение
-
Устройство без взрывозащиты
9,6 … 36 V DC
-
Устройство Ex-ia
9,6 … 30 V DC
-
Устройство Ex-d-ia
14 … 36 V DC
-
Устройство Ex-d-ia с разрешением на
применение на судах
15 … 36 V DC
Рабочее напряжение - с подсветкой модуля индикации и настройки
-
Устройство без взрывозащиты
16 … 36 V DC
-
Устройство Ex-ia
16 … 30 V DC
-
Устройство Ex-d-ia
20 … 36 V DC
Защита от включения с неправильной
полярностью
Имеется
Допустимая остаточная пульсация (устройство без взрывозащиты или Ex-ia)
-
для 9,6 V
<
U
N
<
14 V
≤
0,7 V
eff
(16 … 400 Hz)
-
для 18 V
<
U
N
<
36 V
≤
1,0 V
eff
(16 … 400 Hz)
Допустимая остаточная пульсация (устройство Ex-d-ia)
-
для 18 V
<
U
N
<
36 V
≤
1 V
eff
(16 … 400 Hz)
Нагрузка
См. диаграмму
1200
927
500
750
250
12
18
16
9,6
14
20
15,1
22
24
26
28
30
32
34
36
Ω
V
1
4
2
3

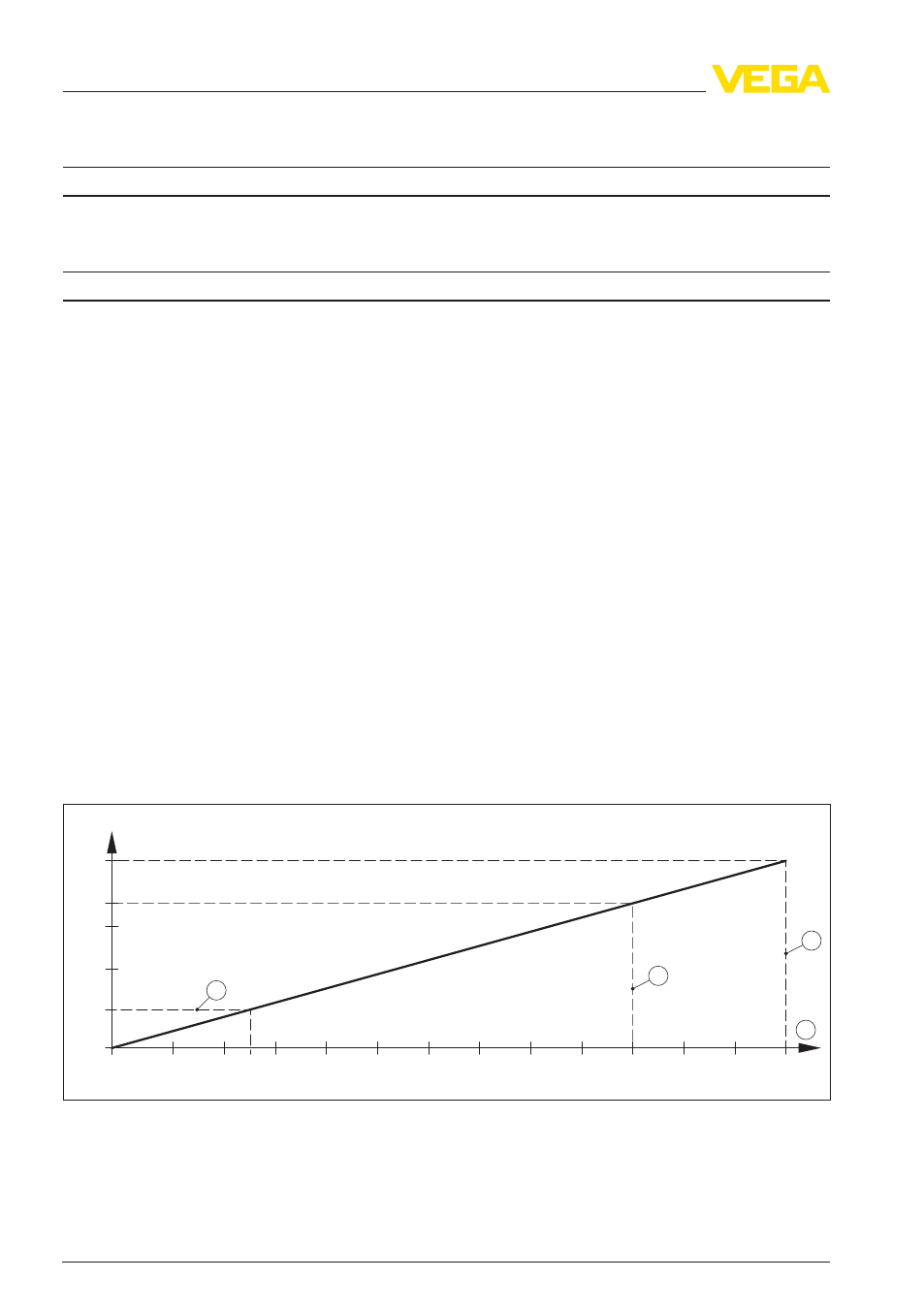

Рис. 48: Диаграмма напряжения
1
Нагрузка HART
2
Предел напряжения для устройства Ex-ia
3
Предел напряжения для устройства без взрывозащиты/устройства Ex d
4
Рабочее напряжение
