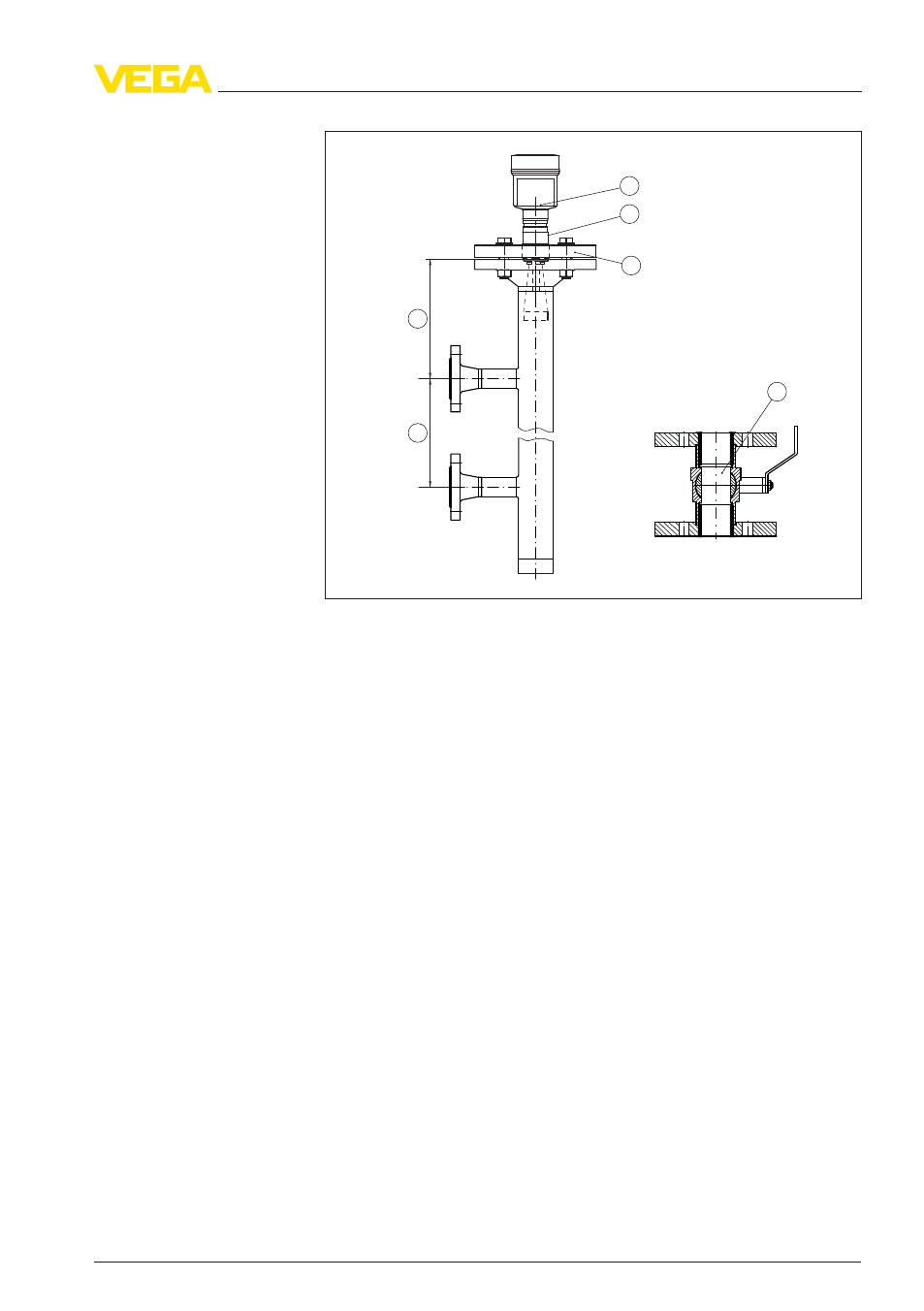

Рис. 14: Монтаж в выносной трубе
1
Радарный уровнемер
2
Метка плоскости поляризации
3
Фланец устройства
4
Расстояние от базовой плоскости датчика до верхнего соединитель-
ного патрубка
5
Расстояние между соединительными патрубками
6
Шаровой кран с полным проходом
Указания по ориентации:
l
Учитывать метку поляризации на датчике.
l
У исполнения с резьбовым присоединением метка располо-
жена на шестиграннике резьбового присоединения, у ис-
полнения с фланцевым присоединением метка расположена
между двумя отверстиями фланца.
l
Метка должна смотреть в одном направлении с соедини-
тельными патрубками к емкости.
Указания по измерению:
l
Точка 100 % не должна лежать выше верхнего соедини-
тельного патрубка к емкости.
l
Точка 0 % не должна лежать ниже нижнего соединительного
патрубка к емкости.
l
Минимальное расстояние от базовой плоскости датчика до
верхней кромки верхнего соединительного патрубка > 300 мм.
l
Для компенсации погрешности из-за изменения времени
прохождения сигнала в трубе необходимо при параметриро-
вании выбрать "Применение - Опускная труба" и ввести
условный диаметр трубы.
