Страница 55
1
2
4
3
OPEN
TWIST
USB
LOCK

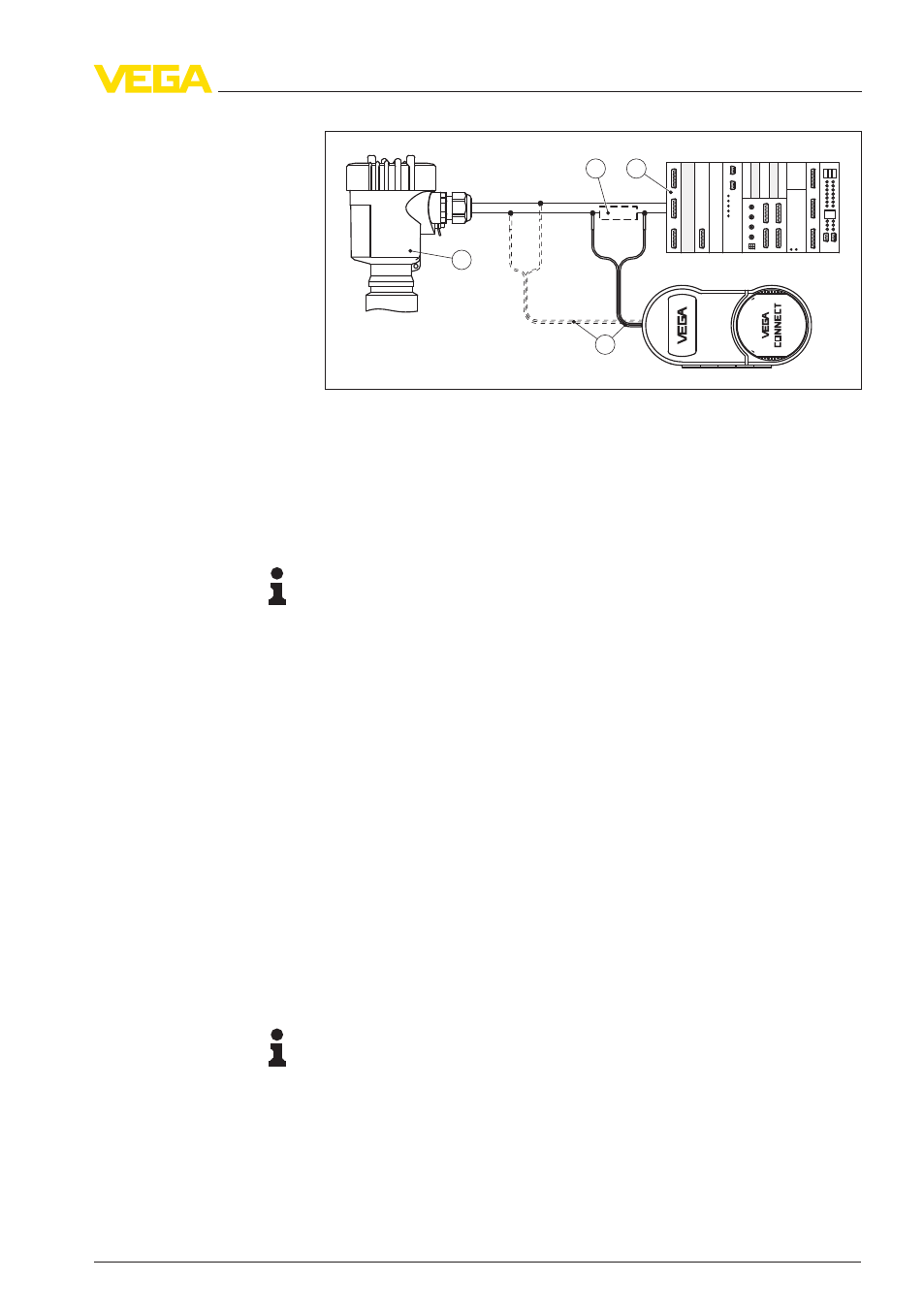

Рис. 31: Подключение ПК к сигнальному кабелю через HART
1
Датчик
2
Сопротивление HART 250 Ω (дополнительно, в зависимости от
устройства формирования сигнала)
3
Соединительный кабель с 2-миллиметровыми штекерами и зажимами
4
Система формирования сигнала/ПЛК/Питание
5
Интерфейсный адаптер, например VEGACONNECT 4
Примечание:
Для источников питания со встроенным сопротивлением HART
(
внутреннее сопротивление прибл. 250 Ω) дополнительное
внешнее сопротивление не требуется. Такими источниками
питания являются, например, устройства VEGATRENN 149A,
VEGAMET
381 и VEGAMET 391. Большинство стандартных Ex-
разделителей питания также оснащены достаточным токоогра-
ничительным сопротивлением. В таких случаях интерфейсный
адаптер может быть подключен параллельно линии 4 … 20 mA
(
на следующем рис. показано пунктиром).
7
.2
Параметрирование с помощью PACTware
Параметрирование датчика может выполняться с помощью
персонального компьютера с программным обеспечением для
настройки PACTware с интегрированными в него драйверами
устройства (DTM) по стандарту FDT. В состав Коллекции DTM
вместе со всеми имеющимися DTM включается текущая версия
PACTware. Драйверы DTM могут интегрироваться и в другие
программные оболочки, соответствующие стандарту FDT.
Примечание:
Для обеспечения поддержки всех функций устройства необхо-
димо использовать последнюю версию Коллекции DTM. Однако
следует учитывать, что не все описанные функции могут быть
доступны в случае старой версии программного обеспечения
самого устройства. Новую версию программного обеспечения
устройства можно загрузить с нашей домашней страницы в
Интернете. Описание процедуры обновления ПО устройства
также доступно через Интернет.
Через интерфейсный
адаптер и HART
Условия
VEGAPULS
62 • 4 … 20 mA/HART - двухпроводный, разрешение по Директиве LPR
55
7 Начальная установка с помощью PACTware
