5 6 7 8
4...20mA
2
1 2 + ( ) (-)
1 1

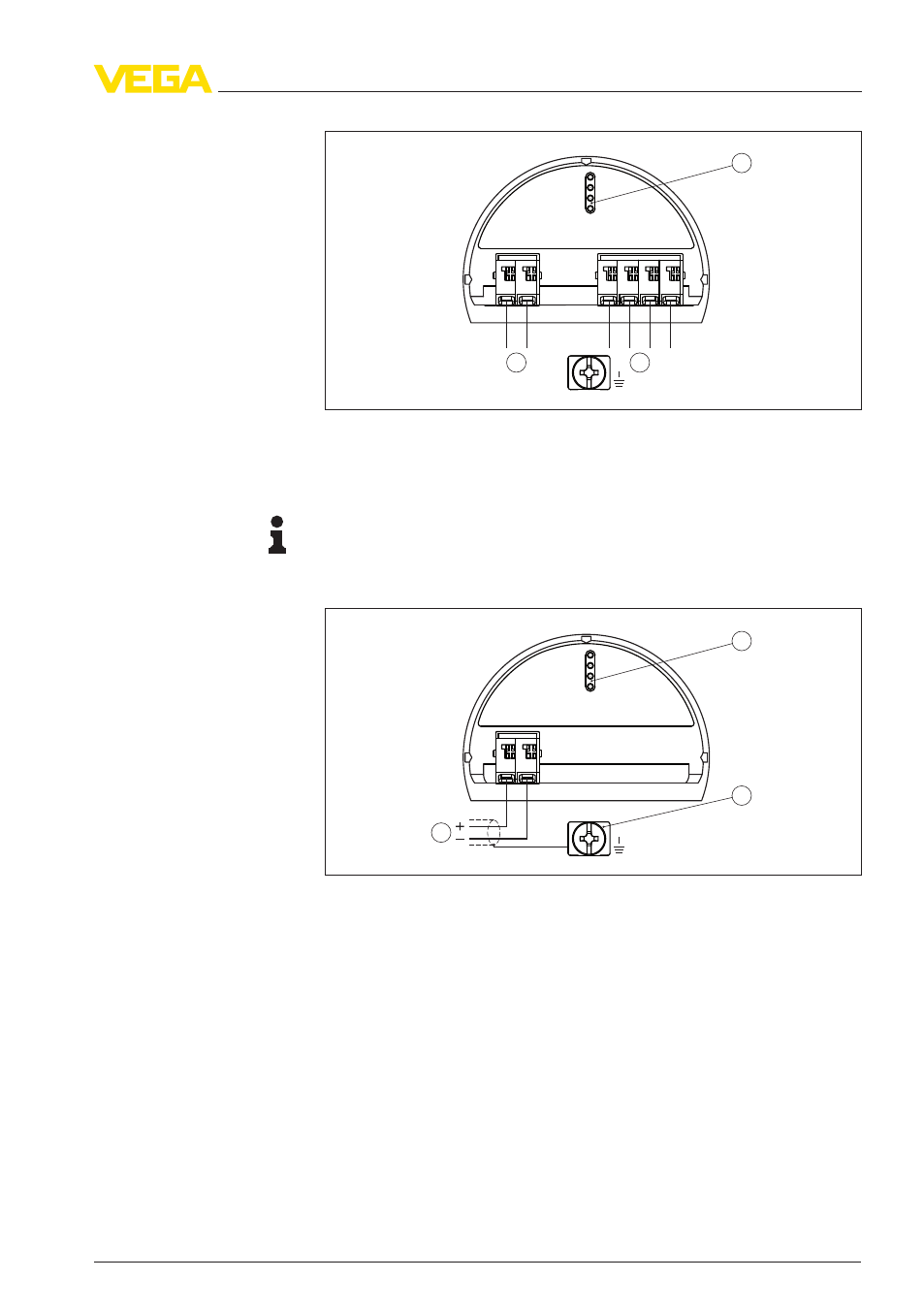

Рис. 20: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
Информация:
Подключение выносного блока индикации и настройки при этом
двухкамерном корпусе невозможно.
4...20mA
2
3 1 2 + ( ) (-)
1
Рис. 21: Отсек подключения (двухкамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
VEGAPULS 62 • 4 … 20 mA/HART - двухпроводный, разрешение по Директиве LPR 31
5 Подключение к источнику питания
