5

.6

Схема подключения - исполнение IP 66/
IP 68, 1 bar

1

2

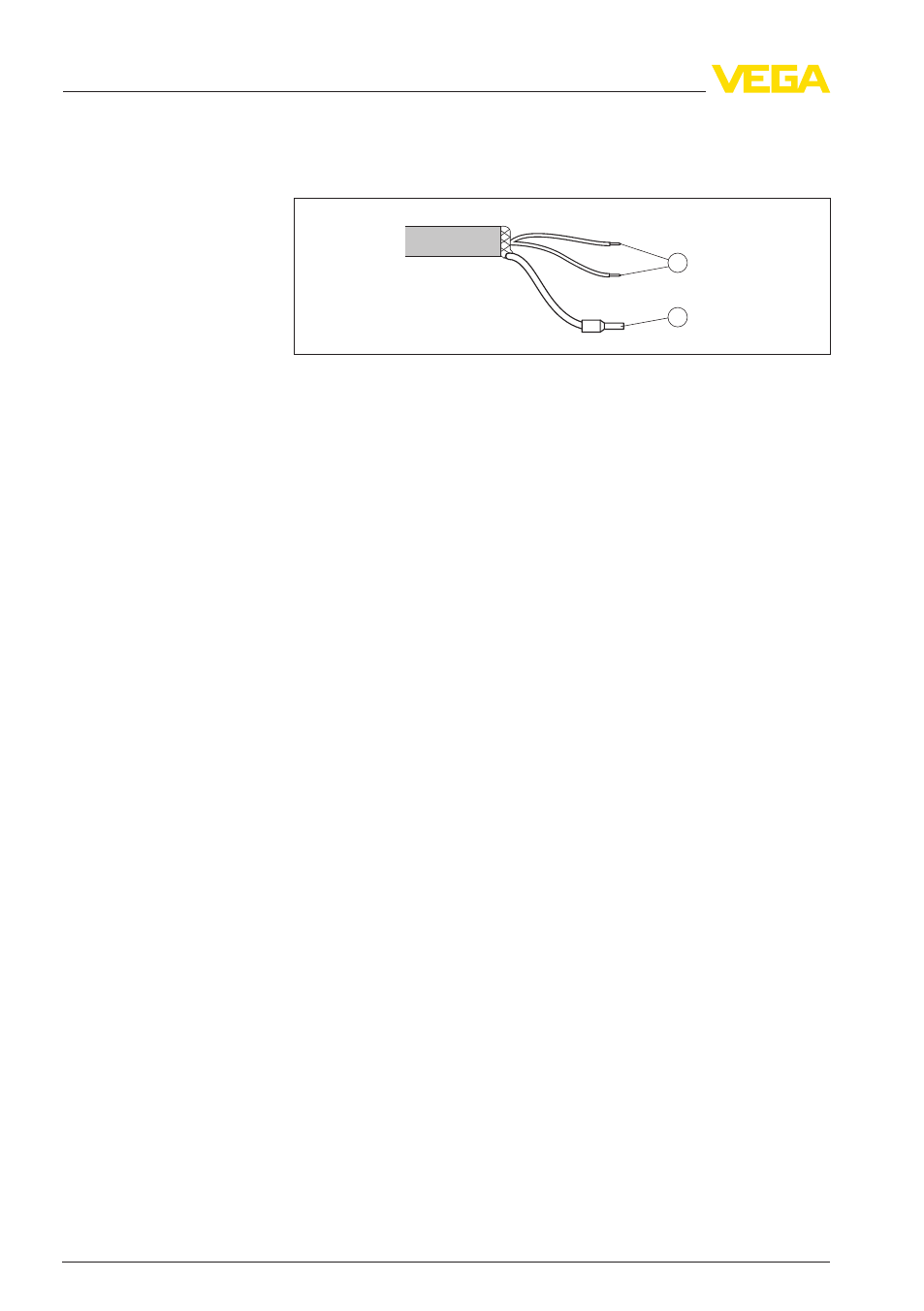

Рис. 26: Назначение проводов постоянно подключенного соединительного
кабеля

1

Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала

2

Экранирование

5

.7

Фаза включения

После подключения к источнику питания или после восстано-
вления напряжения в течение прибл. 30 секунд выполняется
самопроверка устройства:

l

Внутренняя проверка электроники

l

Индикация типа устройства, версии аппаратного и про-
граммного обеспечения, обозначения места измерения (на
дисплее или ПК)

l

Индикация сообщения о статусе "F 105 Идет поиск изме-
ренного значения
" на дисплее или ПК

l

Кратковременный скачок выходного сигнала до установлен-
ного токового значения отказа

Как только будет найдено действительное измеренное значение,
на линии сигнала выдается соответствующий ток (значение тока
соответствует текущему уровню и уже выполненным установкам,
например заводской установке).

Назначение проводов
соединительного кабе-
ля

34

VEGAPULS

62 • 4 … 20 mA/HART - двухпроводный, разрешение по Директиве LPR

5 Подключение к источнику питания
