Выходные значения HART соотв. HART 7.0
1)
-
PV (Primary Value)
Расстояние до уровня
-
SV (Secondary Value)
Высота уровня как процентное значение
-
TV (Third Value)
Линеаризованное процентное значение
-
QV (Fourth Value)
Измеренное значение в пересчете
Разрешающая способность измерения
(
цифровая)
<
1 mm (0.039 in)
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
-
Температура
+
18 … +30 °C (+64 … +86 °F)
-
Относительная влажность
45 … 75 %
-
Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Эталонные условия монтажа
-
Мин. расстояние до конструкций
>
200 mm (7.874 in)
-
Отражатель
Уголковый отражатель
-
Ложные отражения
Самый сильный сигнал помехи на 20 дБ слабее
полезного эхосигнала
Погрешность измерения на жидкостях
См. следующие диаграммы
0,5 m (1.6 ft)
10 mm (0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
- 10 mm (- 0.394 in)
0
1 2
3

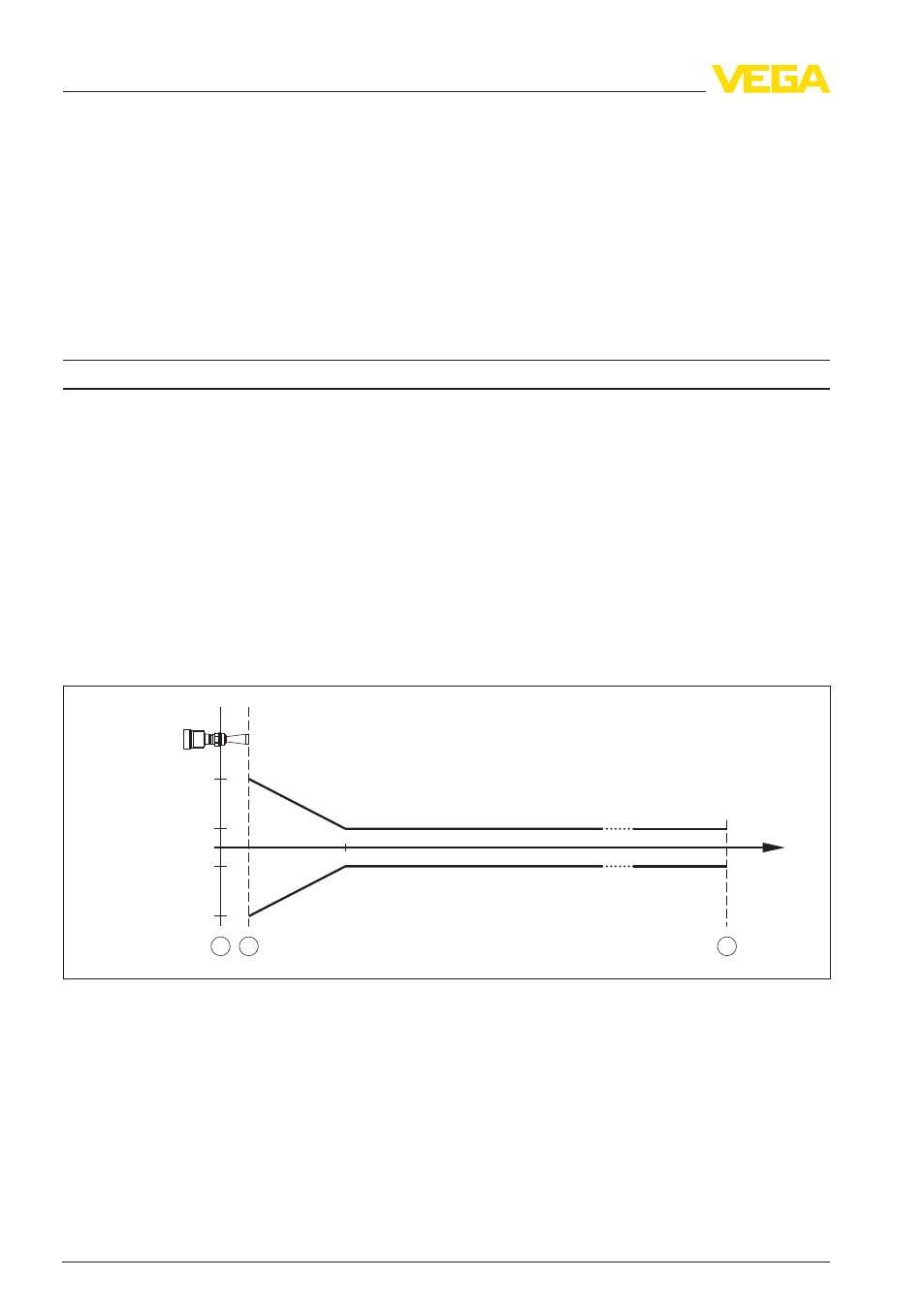

Рис. 47: Погрешность измерения при эталонных условиях
1
Базовая плоскость
2
Край антенны
3
Рекомендуемый диапазон измерения
Воспроизводимость
≤ ±
1 mm
Погрешность измерения на сыпучих про-
дуктах
Значения в сильной степени зависят от условий
применения. Обязательные данные поэтому
невозможны.
1)
Значения по умолчанию, могут присваиваться произвольно
