1
Отвинтить крышку корпуса.
2
Снять модуль индикации и настройки, если он установлен,
повернув его слегка влево.
3
Ослабить гайку кабельного ввода.
4
Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
5
Вставить кабель в датчик через кабельный ввод.

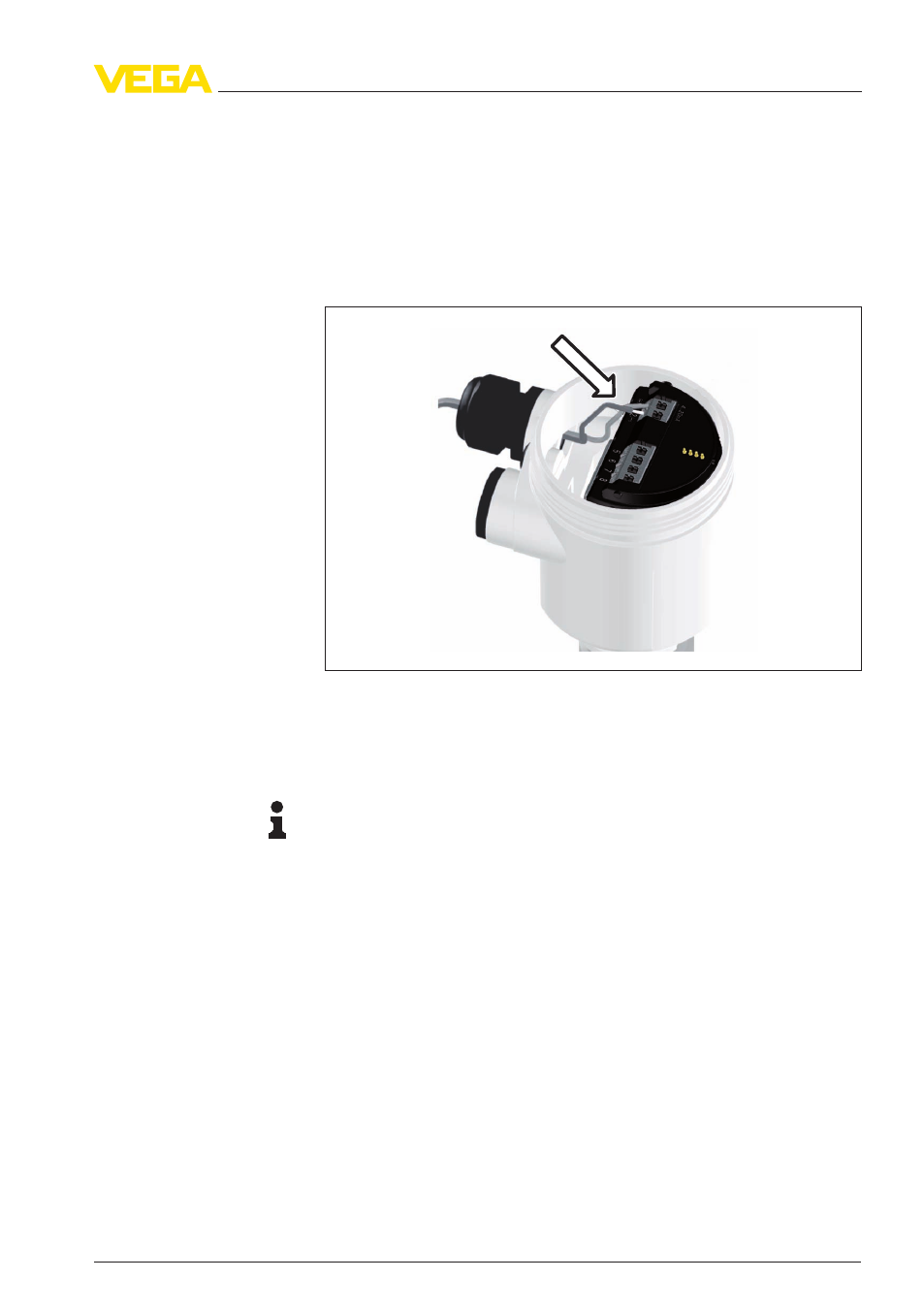

Рис. 18: Подключение: шаги 5 и 6
6
Концы проводов вставить в контакты в соответствии со
схемой подключения.
Информация:
Жесткие провода и гибкие провода с гильзами на концах
вставляются прямо в отверстия контактов. В случае гибких
проводов без конечных гильз, чтобы открыть отверстие кон-
такта, нужно слегка нажать на вершину контакта маленькой
отверткой, после удаления отвертки контакты снова закроются.
7
Слегка потянув за провода, проверить надежность их
закрепления в контактах.
8
Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
9
Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
10 Завинтить крышку корпуса.
Электрическое подключение выполнено.
VEGAPULS
62 • 4 … 20 mA/HART - двухпроводный, разрешение по Директиве LPR
29
5 Подключение к источнику питания
