Примечание:
Радарный уровнемер со входом для подключения воздушной
продувки антенны или с удлинением антенны имеет насечку на
основании антенны. Эта насечка должна совпадать с меткой на
присоединении (эта метка указывает положение плоскости
поляризации радарного сигнала).
3
4
1
2

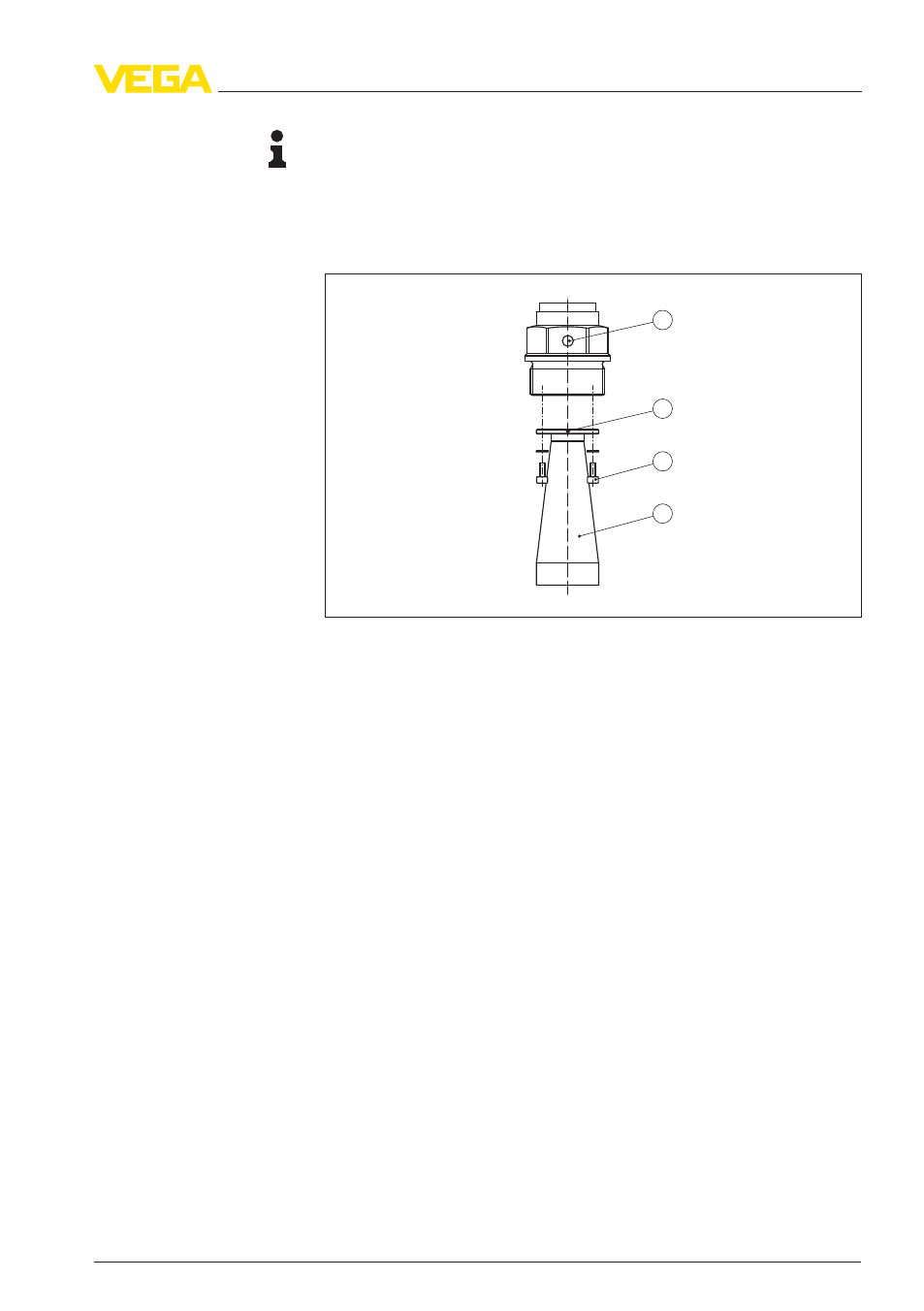

Рис. 2: Демонтаж рупорной антенны
1
Метка плоскости поляризации
2
Метка на основании антенны
3
Винты на основании антенны
4
Антенна
4
.3
Указания по монтажу
Излучаемые датчиком радарные импульсы являются электро-
магнитными волнами. Плоскость поляризации определяется
направлением электрической составляющей. Поворачивая при-
бор на присоединительном фланце или в резьбовом патрубке,
можно за счет положения плоскости поляризации добиться
заметного уменьшения влияния ложных эхосигналов.
Плоскость поляриза-
ции
VEGAPULS
62 • 4 … 20 mA/HART - двухпроводный, разрешение по Директиве LPR
15
