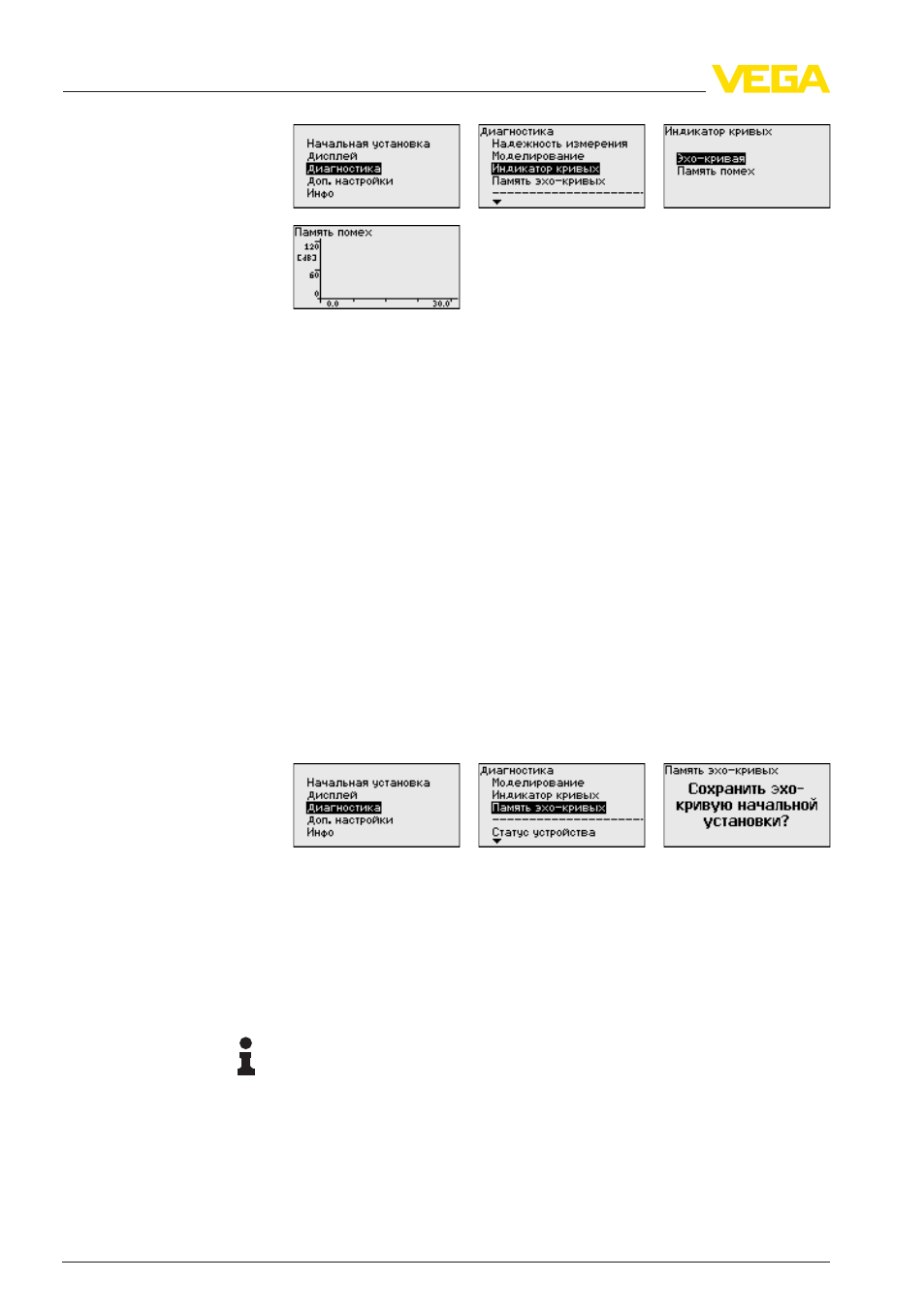

Сравнение эхо-кривой и памяти помех дает возможность
оценить надежность измерения. Выбранная кривая обновляется
в текущем режиме. Нажатием клавиши [OK] открывается под-
меню функций изменения масштаба.
l "X - Масштаб": увеличение по горизонтальной оси
l "Y - Масштаб": 1-, 2-, 5- и 10-кратное увеличение сигнала в "dB"
l " Уменьшить": возврат к изображению в пределах номиналь-
ного диапазона измерения с однократным увеличением
Функция "Память эхо-кривых" позволяет сохранить эхо-кривую
на момент начальной установки. Обычно это рекомендуется, а
для использования функций последующего управления состоя-
нием оборудования обязательно требуется. Сохранение должно
выполняться, по возможности, при малом уровне.
На ПК с ПО PACTware эхо-кривая может быть показана с
высоким разрешением и использована для анализа изменений
сигнала с течением времени эксплуатации. Дополнительно
может быть показана эхо-кривая начальной установки для ее
сравнения с текущей эхо-кривой.
Следующие условия вызывают ложные отраженные сигналы и
могут повлиять на измерение:
l Высокие патрубки
l Конструкции в емкости, например распорки
l Мешалки
l Налипание продукта или сварные швы на стенках емкости
Примечание:
Создание памяти помех позволяет определить, выделить и
сохранить ложные отраженные сигналы и далее исключать их
при обработке отраженного сигнала от уровня.
Создание памяти помех следует выполнять при малом уровне,
чтобы были сохранены все имеющиеся ложные отраженные
сигналы.
Выполнить следующее:
Диагностика/Память
эхо-кривых
Доп. настройки/Память
помех
48 VEGAPULS 62 • Разрешение в соответствии с Директивой LPR
6 Начальная установка с помощью модуля индикации и настройки
