В примере ниже даются основные рекомендации по применению
для измерения расхода. Необходимые для проектирования
данные можно получить у изготовителя лотка и из специальной
литературы.
3 ... 4 h
max
≥ 50 mm
90°
2
3
1
h
m
a
x
d
m
in
≥
2
m
m
x
h
m
a
x
90°
4
2
3

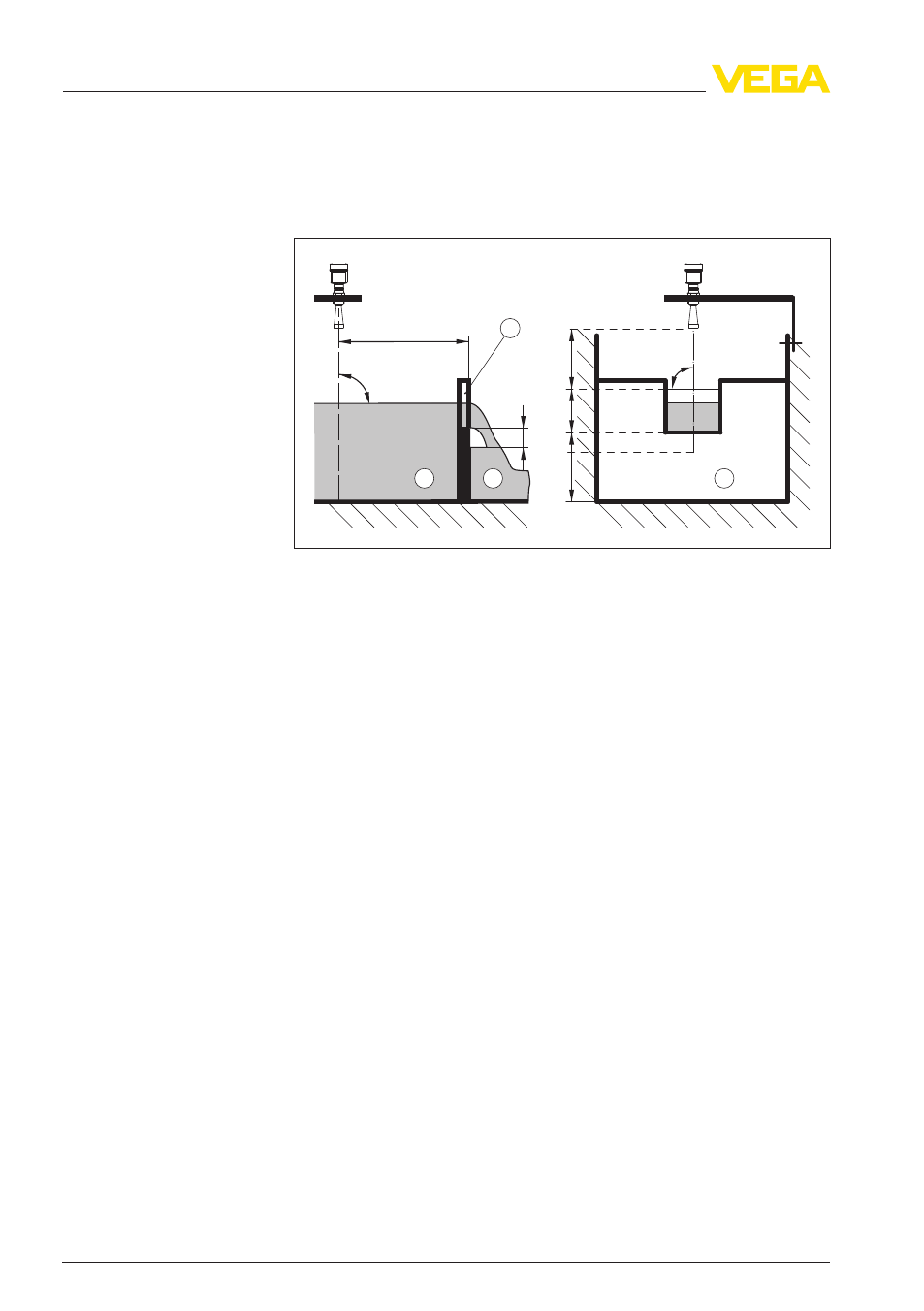

Рис. 16: Измерение расхода с прямоугольным водосливом: d
min.
=
минимальное расстояние датчика (см. гл. "Технические данные"); h
max.
=
max. заполнение прямоугольного водослива
1
Диафрагма слива (вид сбоку)
2
Верхний бьеф
3
Нижний бьеф
4
Диафрагма слива (вид со стороны нижнего бьефа)
Необходимо соблюдать следущие основные условия:
l
Установка датчика на стороне верхнего бьефа
l
Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
l
Расстояние до диафрагмы слива
l
Расстояние от отверстия диафрагмы до дна
l
Минимальное расстояние от отверстия диафрагмы до ниж-
него бьефа
l
Минимальное расстояние от датчика до максимального
подъема уровня
Измерение расхода с
прямоугольным сли-
вом
