5 .6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2

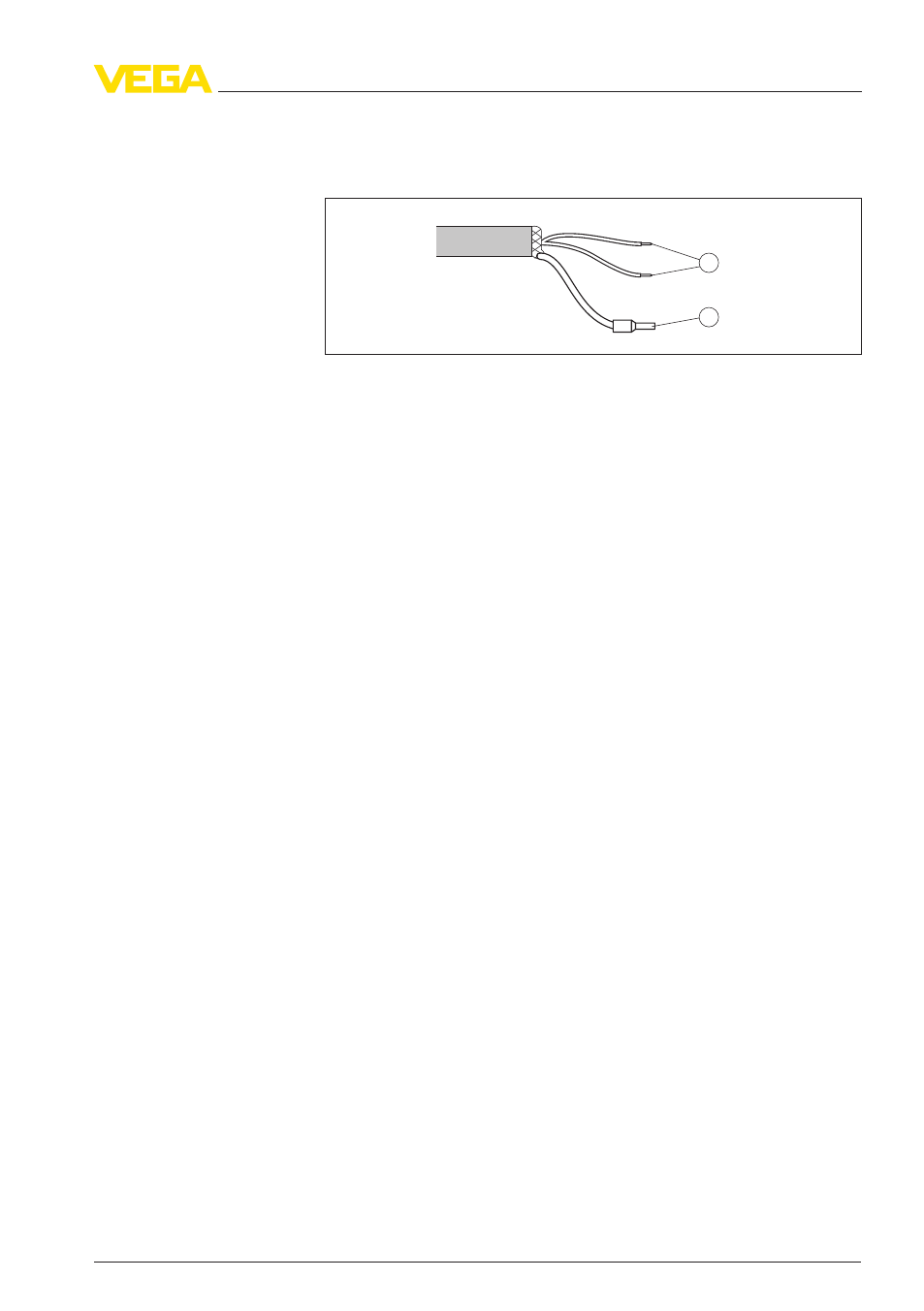

Рис. 26: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
5 .7 Установка адреса устройства
Каждому устройству Profibus-PA должен быть присвоен адрес.
Допустимые адреса лежат в диапазоне от 0 до 126. Каждый
адрес может быть присвоен только один раз в одной сети
Profibus-PA. Датчик опознается системой управления только при
правильной установке адреса.
В состоянии при поставке с завода установлен адрес 126,
который может использоваться для функциональной проверки и
для подключения к имеющейся сети Profibus-PA. Затем адрес
должен быть изменен, чтобы можно было подключать дальней-
шие устройства.
Для установки адреса используются следующие средства:
l Переключатели выбора адреса в отсеке электроники ус-
тройства (аппаратная установка адреса)
l Модуль индикации и настройки (программная установка
адреса)
l PACTware/DTM (программная установка адреса)
Назначение проводов
соединительного кабе-
ля
Адрес устройства
VEGAPULS 62 • Разрешение в соответствии с Директивой LPR 33
5 Подключение к шинной системе
