d
h
max.
d
1½"
50 mm/2"
80 mm/3"
100 mm/4"
150 mm/6" 200 mm
250 mm
300 mm
500 mm
800 mm
h
max.

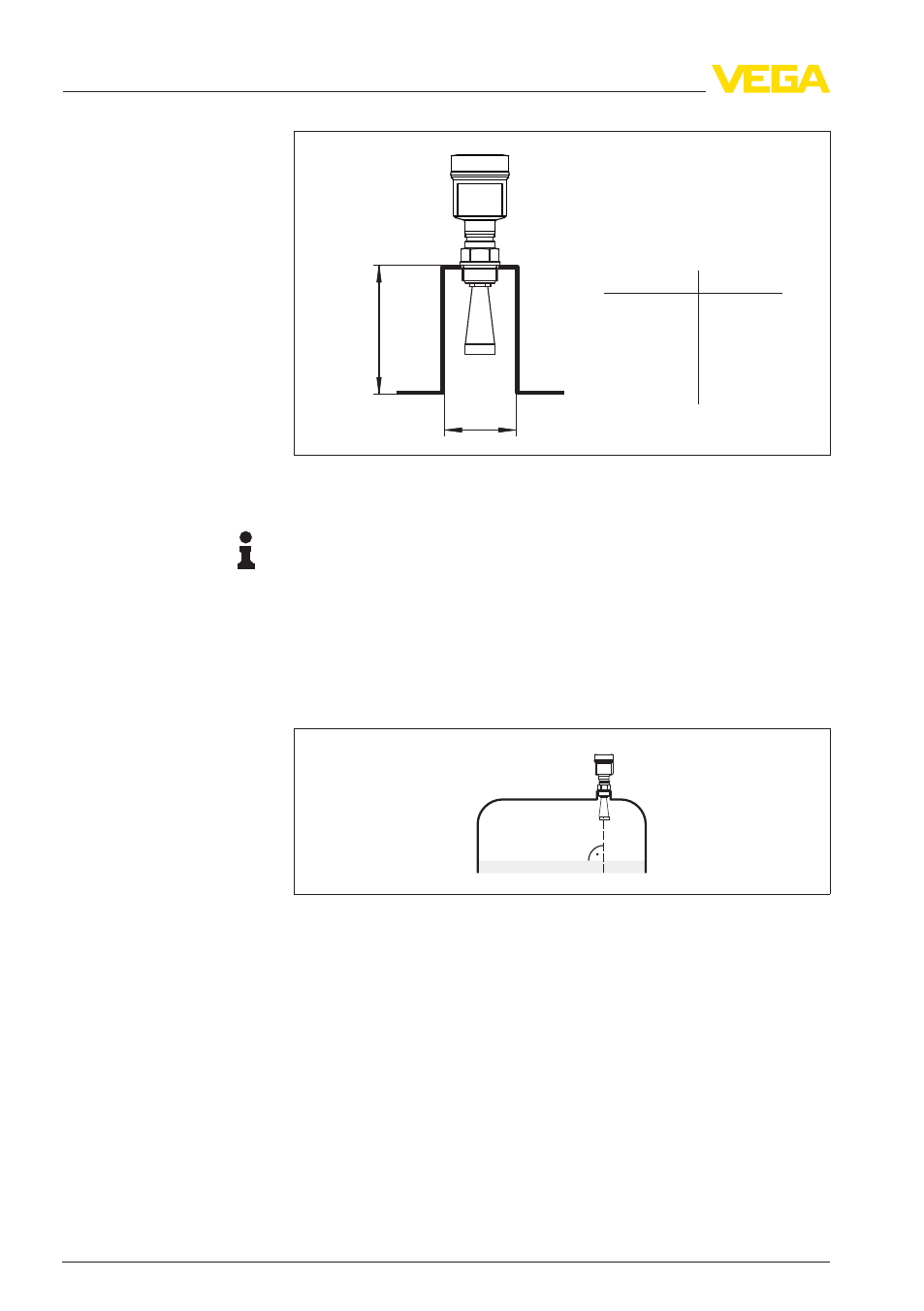

Рис. 9: Ориентировочные размеры патрубков
Рекомендация:
Край антенны должен выступать из патрубка минимум на 10 мм
(0.4 in), для этого по заказу устройство может быть изготовлено
на заводе с удлинением антенны.
Для обеспечения оптимальных результатов измерения на жид-
костях датчик необходимо устанавливать, по возможности,
вертикально по отношению к поверхности продукта.
Рис. 10: Ориентация датчика на жидкостях
При выборе монтажного положения для радарного датчика
следует учитывать, что находящиеся в емкости конструкции,
например: лестницы, предельные выключатели, нагревательные
спирали, подпорки и т.п. - могут вызывать ложные эхосигналы,
которые накладываются на полезный эхосигнал.
Монтажное положение датчика должно быть таким, чтобы на
пути распространения радарного сигнала до поверхности про-
дукта, по возможности, не оказывалось указанных препятствий.
Если в емкости имеются внутренние конструкции, при начальной
установке необходимо создать память помех.
Ориентация датчика
Конструкции в емко-
сти
18 VEGAPULS 62 • Разрешение в соответствии с Директивой LPR
4 Монтаж
