2
3 ... 4 x h
max
90°
h
max
d
B 1

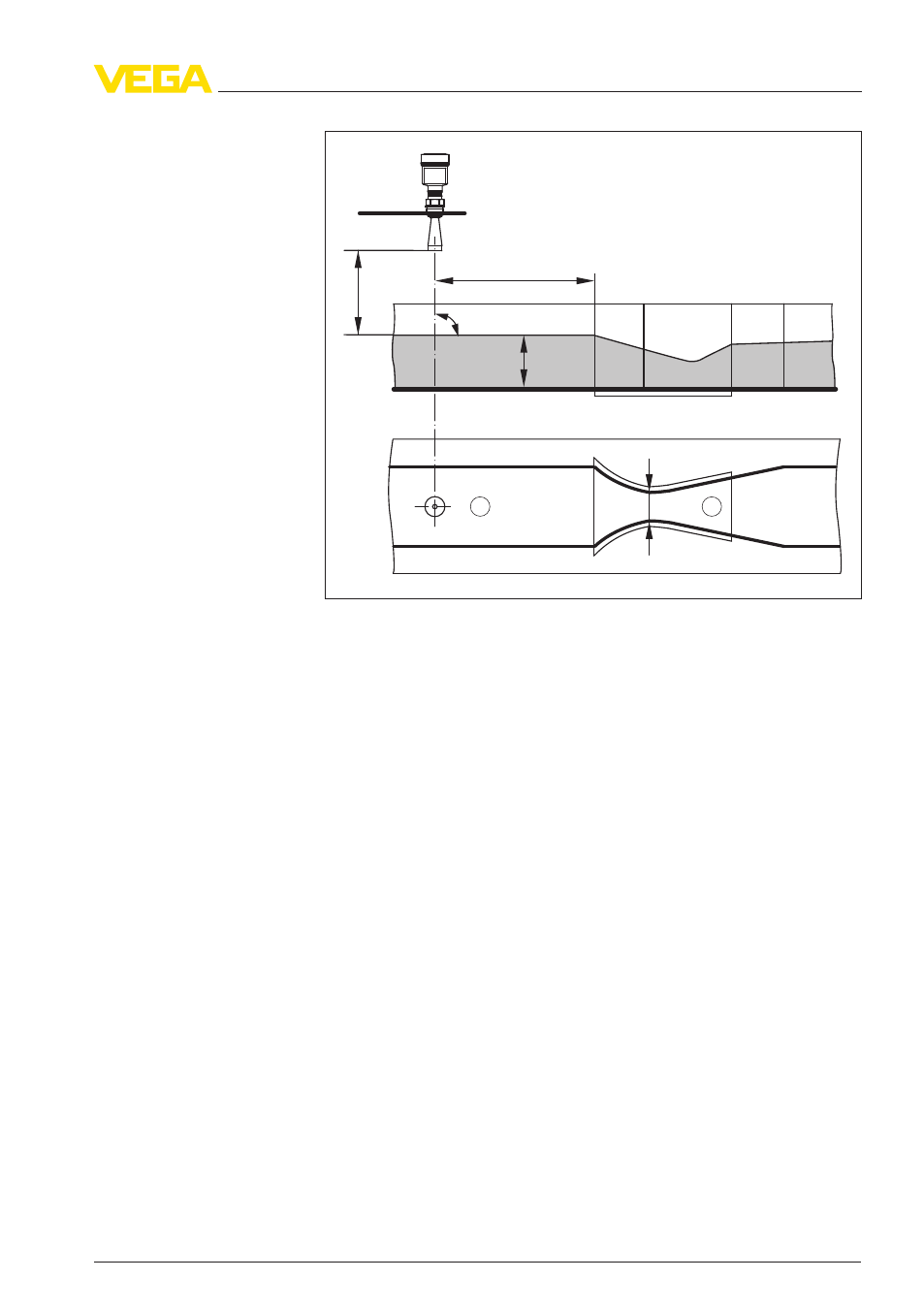

Рис. 17: Измерение расхода с лотком Хафаги-Вентури: d = минимальное
расстояние датчика; h
max.
= максимальное заполнение лотка; B =
наибольшее сужение лотка
1 Положение датчика
2 Лоток Вентури
Необходимо соблюдать следущие основные условия:
l Установка датчика на приемной стороне
l Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
l Расстояние до лотка Вентури
l
Минимальное расстояние от датчика до максимального
подъема уровня
Измерение расхода с
лотком Хафаги-Венту-
ри
VEGAPULS 62 • Разрешение в соответствии с Директивой LPR 25
