Пена не оказывает влияния на измерение посредством направ-
ленных микроволн, поэтому в условиях пенообразования осо-
бенно применимы уровнемеры, реализующие принцип измере-
ния посредством направленных микроволн.
Измерение в уравнительной трубе позволяет исключить влияние
внутренних конструкций и турбулентности измеряемой среды,
что является необходимым условием для обеспечения возмож-
ности измерения уровня продуктов с низким значением диэлек-
трической постоянной (ε
r ≥ 1,6). При склонности продукта к налипанию
измерение в уравнительной трубе нецелесообразно.
0%
100%
1
2
3
1
2
3
4
5
8
6
7
9

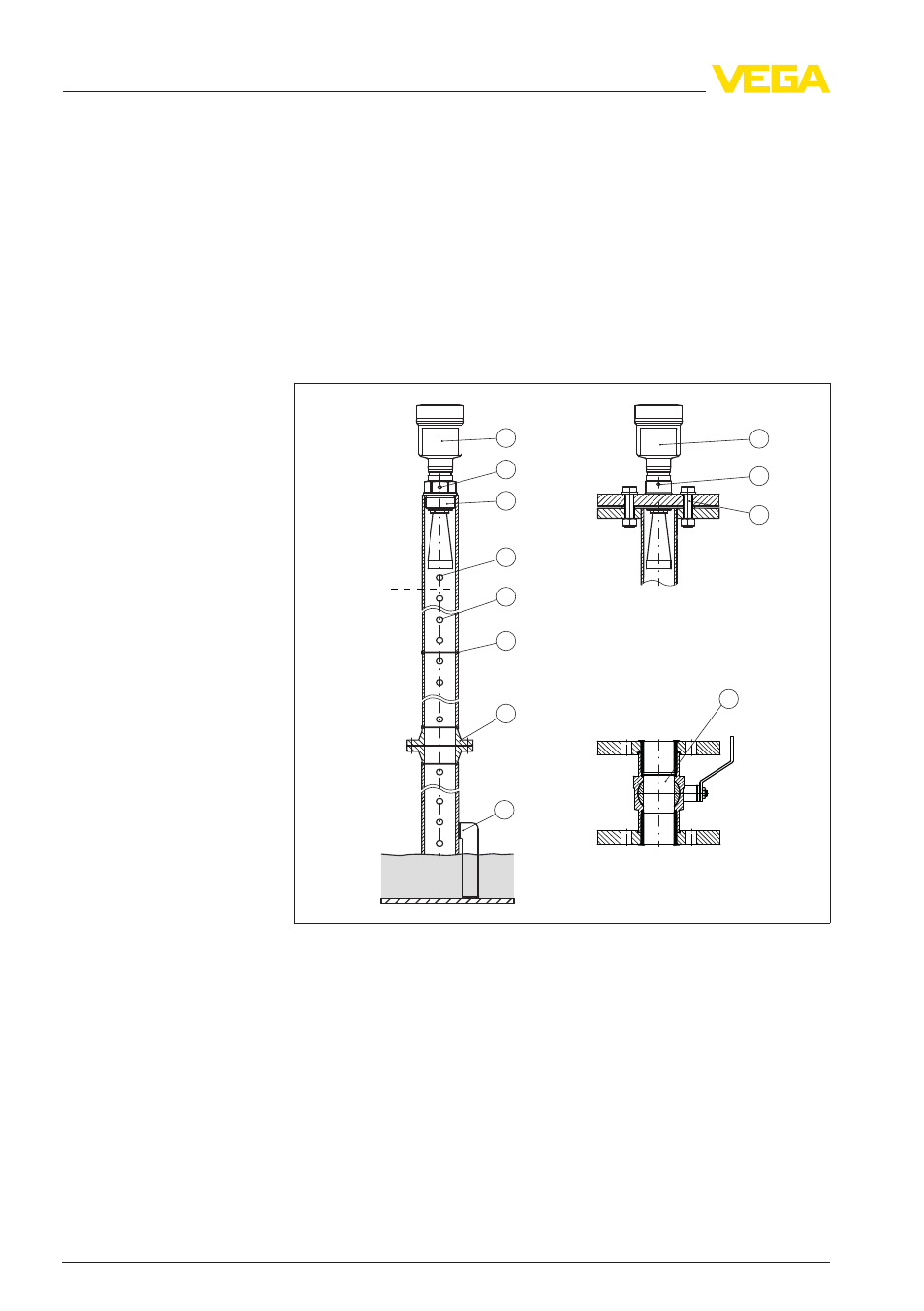

Рис. 13: Монтаж в уравнительной трубе
1
Радарный уровнемер
2
Метка плоскости поляризации
3
Резьба или фланец на приборе
4
Вентиляционное отверстие
5
Отверстия
6
Сварной шов
7
Приварной фланец
8
Шаровой кран с полным проходом
9
Крепление уравнительной трубы
Указания по ориентации:
l
Учитывать метку поляризации на датчике.
Измерение в уравни-
тельной трубе
20
VEGAPULS
62 • Разрешение в соответствии с Директивой LPR
4 Монтаж
