l
Когда датчик смонтирован на трубе, можно рекомендовать
создание памяти помех, однако это не является обязатель-
ным требованием.
l
Измерение возможно через полнопроходной шаровой кран.
Конструктивные требования к выносной трубе:
l
Труба металлическая, гладкая внутри.
l
В случае очень грубой внутренней поверхности трубы,
применять вставную трубу (трубу в трубе) или радарный
датчик со встроенной опускной трубой.
l
Фланцы должны быть приварены к трубе в соответствии с
направлением плоскости поляризации.
l
При использовании шарового крана или в случае многосек-
ционной трубы с промежуточными фланцами, зазоры на
сопряжениях ≤ 0,1 мм.
l
Диаметр антенны датчика должен как можно более соот-
ветствовать внутреннему диаметру трубы.
l
Диаметр должен быть постоянным по всей длине.
Для термической развязки электроники и отделения ее от
высоких температур процесса устройства в исполнении для
температуры процесса до 250 °C или до 450 °C имеют
дистанцирующую вставку между присоединением и корпусом
электроники.
Информация:
Для обеспечения надежной температурной развязки дистанци-
рующая вставка не может быть заглублена в изоляцию емкости
более чем на 50 мм.
max. 50 mm
(1.97")
1
2
3

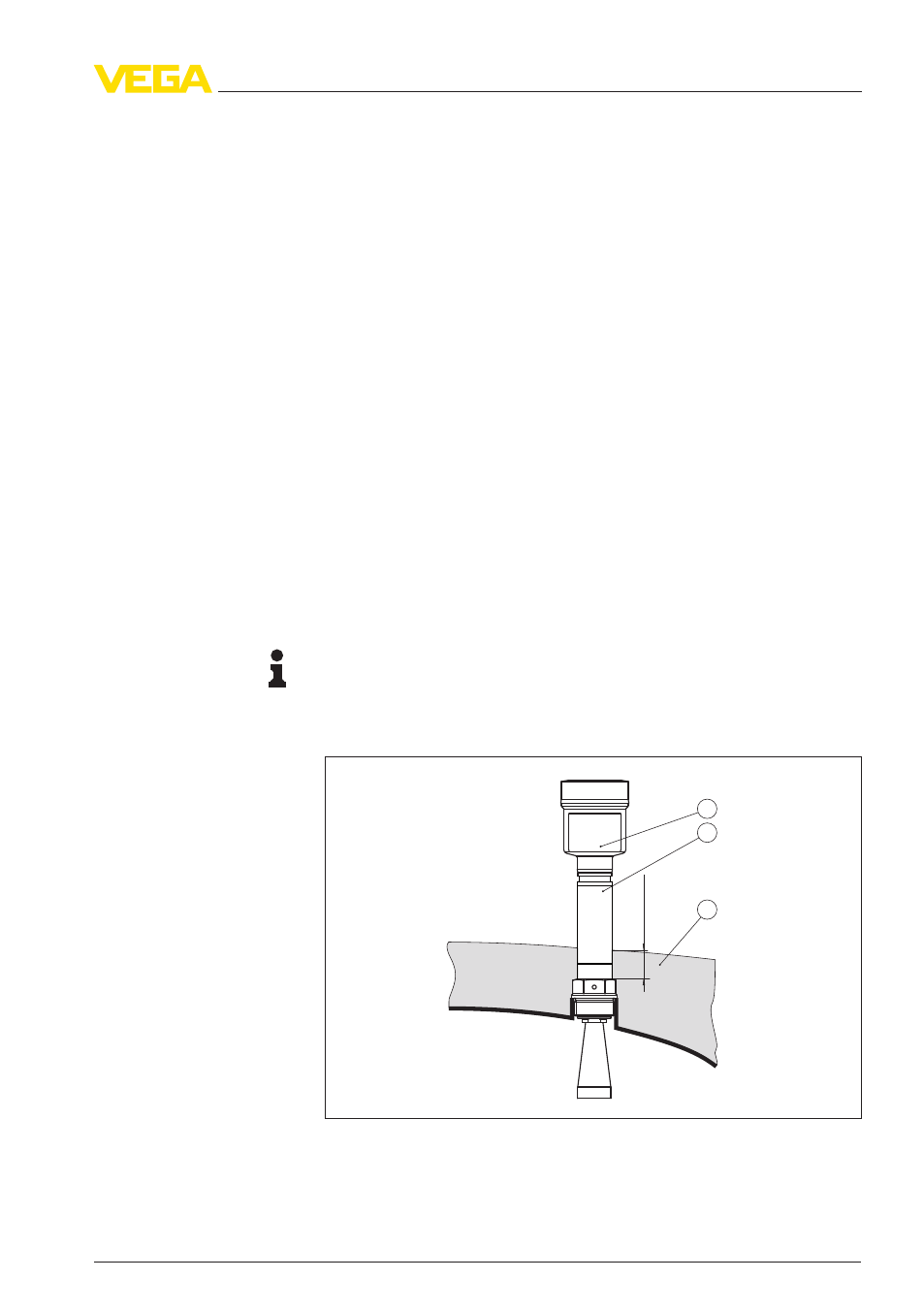

Рис. 15: Монтаж устройства на емкости с термоизоляцией
1
Корпус электроники
2
Дистанцирующая вставка
3
Изоляция емкости
Монтаж в изоляции
емкости
VEGAPULS
62 • Разрешение в соответствии с Директивой LPR
23
4 Монтаж
41720
-
RU
-120319
