6
Начальная установка с помощью модуля
индикации и настройки
6
.1
Установка модуля индикации и настройки
Модуль индикации и настройки может быть установлен на
датчике или снят с него в любое время. Установка возможна в
одном из четырех положений со сдвигом на 90°. Для этого не
требуется отключать питание.
Выполнить следующее:
1
Отвинтить крышку корпуса.
2
Модуль индикации и настройки установить на злектронике в
желаемом положении и повернуть направо до щелчка.
3
Туго завинтить крышку корпуса со смотровым окошком.
Для демонтажа выполнить описанные выше действия в обратном
порядке.
Питание модуля индикации и настройки осуществляется от
датчика.

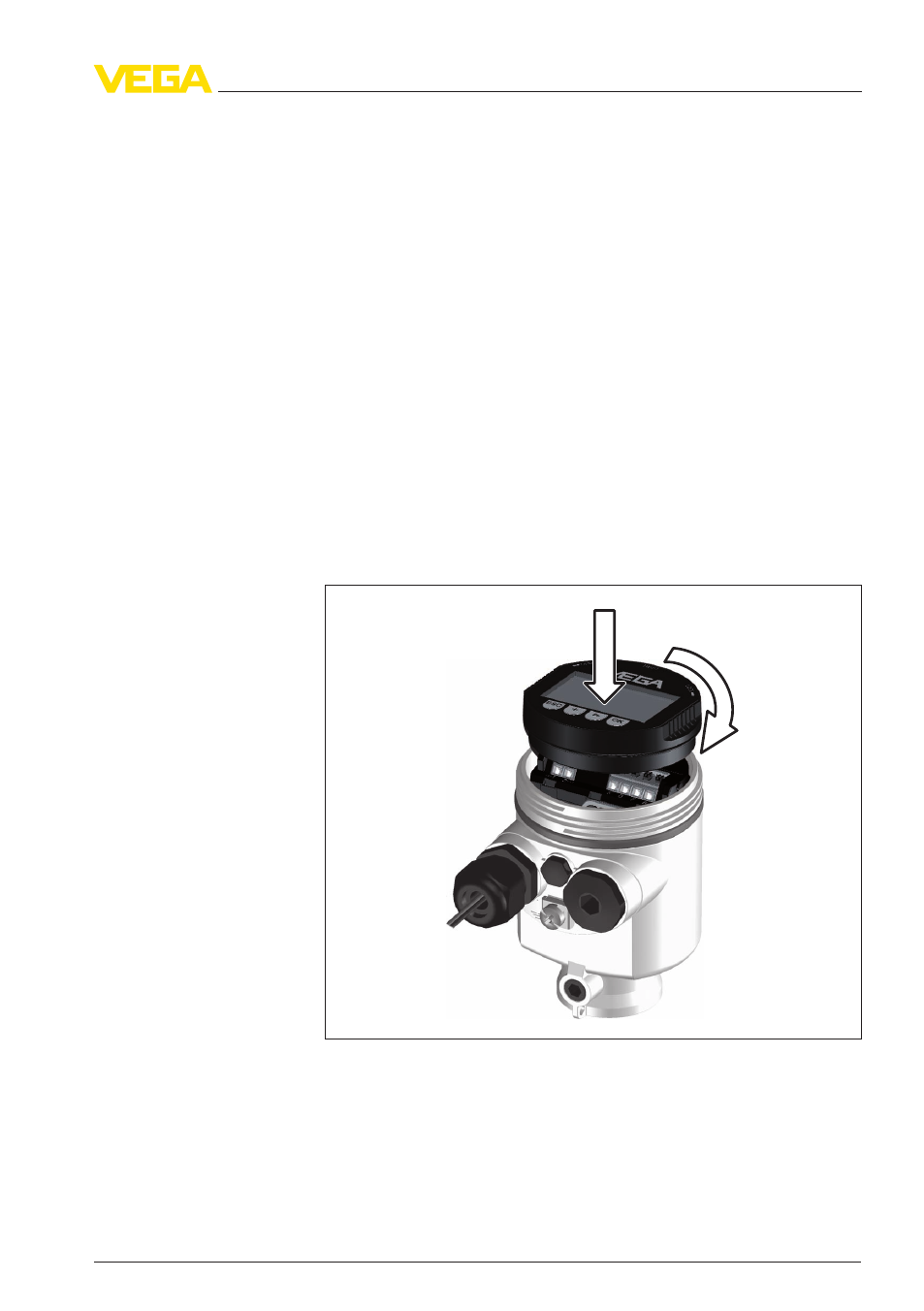

Рис. 28: Установка модуля индикации и настройки в отсеке электроники
однокамерного корпуса
VEGAPULS
62 • Разрешение в соответствии с Директивой LPR
35
