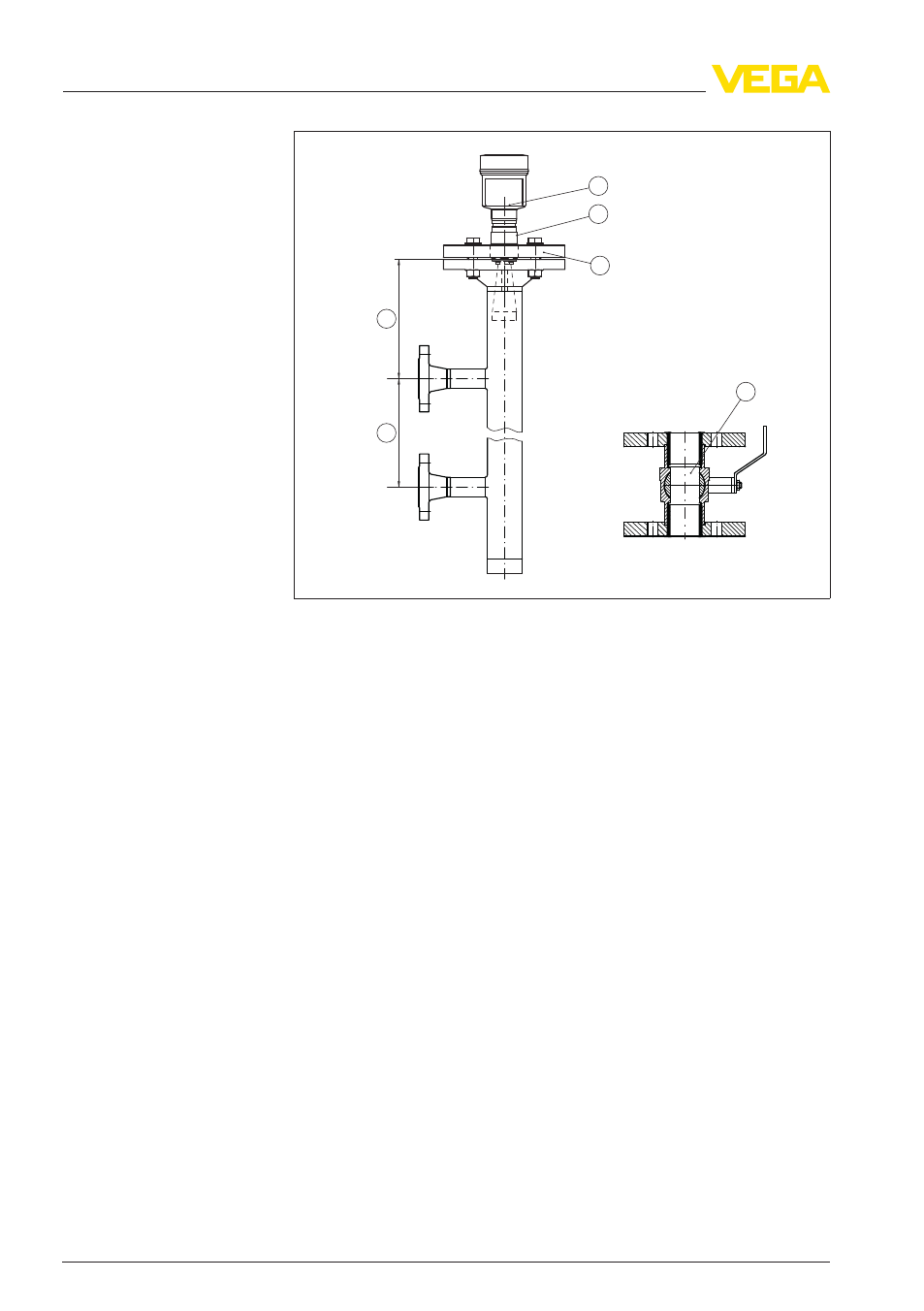

Рис. 14: Монтаж в выносной трубе

1

Радарный уровнемер

2

Метка плоскости поляризации

3

Фланец устройства

4

Расстояние от базовой плоскости датчика до верхнего соединитель-
ного патрубка

5

Расстояние между соединительными патрубками

6

Шаровой кран с полным проходом

Указания по ориентации:

l

Учитывать метку поляризации на датчике.

l

У исполнения с резьбовым присоединением метка располо-
жена на шестиграннике резьбового присоединения, у ис-
полнения с фланцевым присоединением метка расположена
между двумя отверстиями фланца.

l

Метка должна смотреть в одном направлении с соедини-
тельными патрубками к емкости.

Указания по измерению:

l

Точка 100 % не должна лежать выше верхнего соедини-
тельного патрубка к емкости.

l

Точка 0 % не должна лежать ниже нижнего соединительного
патрубка к емкости.

l

Минимальное расстояние от базовой плоскости датчика до
верхней кромки верхнего соединительного патрубка > 300 мм.

l

Для компенсации погрешности из-за изменения времени
прохождения сигнала в трубе необходимо при параметриро-
вании выбрать "Применение - Опускная труба" и ввести
условный диаметр трубы.
