9
3 Описание изделия
VEGABAR 66 • Profibus PA - с климатической компенсацией
36792-R
U-130320
2
1
13
10
5
4
3
6
7
8
9
11
12
14

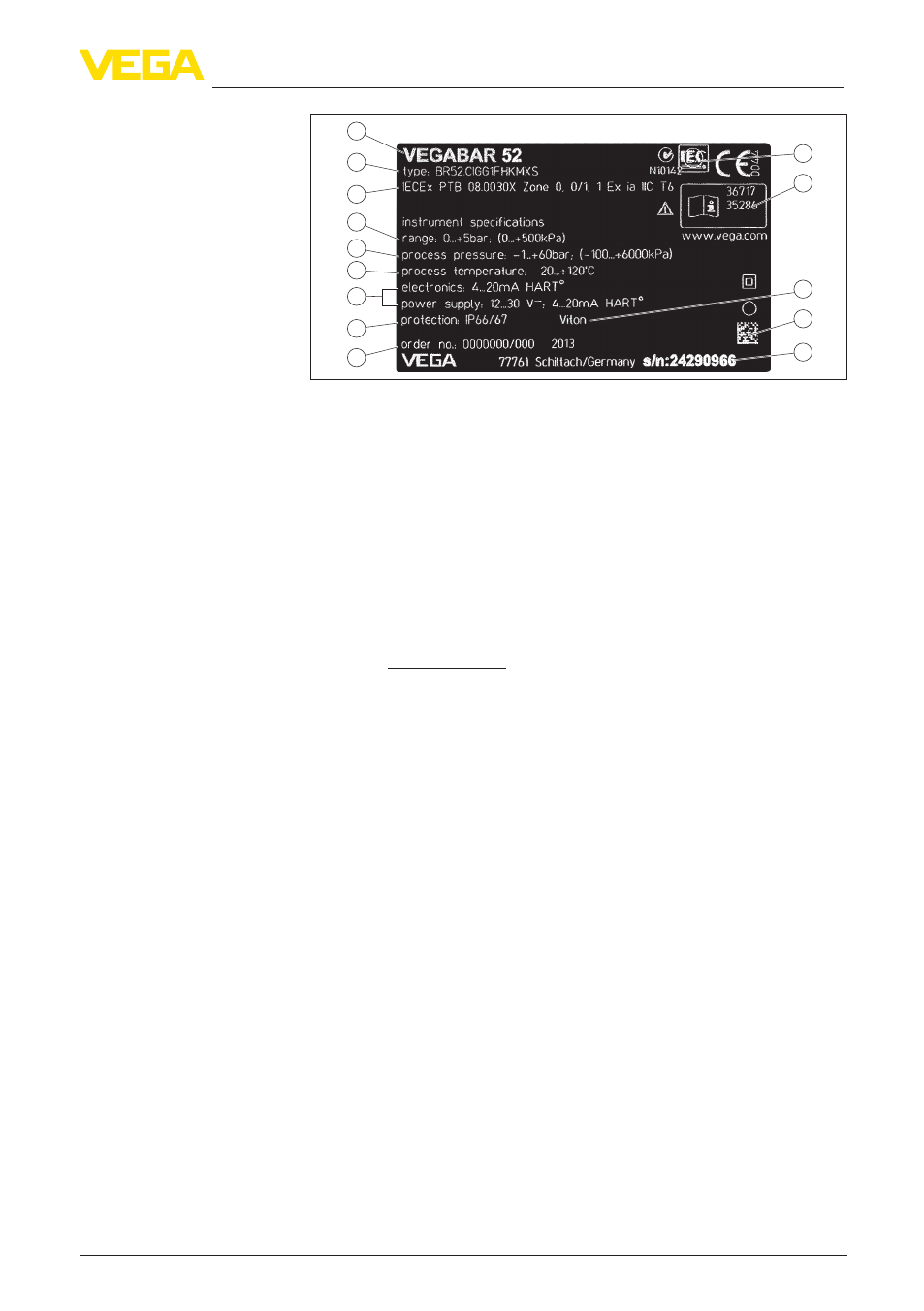

Рис. 2: Данные на типовом шильдике (пример)
1 Тип устройства
2 Код изделия
3 Разрешения
4 Электроника
5 Степень защиты
6 Диапазон измерения
7 Температура и давление процесса, давление процесса
8 Материал контактирующих деталей
9 Версия аппаратного и программного обеспечения
10 Номер заказа
11 Серийный номер устройства
12 Идент. номера документации
На сайте www.vega.com через меню "VEGA Tools" и "serial number
search" по серийному номеру можно узнать спецификацию
устройства при его поставке. Серийный номер также находится
внутри устройства.
3.2 Принцип работы
Подвесной преобразователь давления VEGABAR 66 4 … 20 mA/
HART - с климатической компенсацией предназначен для
измерения уровня в колодцах, бассейнах и открытых емкостях
при сложных условиях (холодная измеряемая среда и влажная
и теплая окружающая среда).
Чувствительным элементом является герметизированная ячейка
CERTEC ® для измерения абсолютного давления. Измерительная
ячейка имеет прочную, в том числе установленную заподлицо (в
зависимости от присоединения), износостойкую керамическую
мембрану, колебания которой под воздействием давления
процесса изменяют емкость измерительной ячейки.
Это изменение преобразуется в электрический сигнал,
сравнивается с интегрированным опорным измерением
давления и выдается посредством выходного сигнала как
измеренное значение.
Измерительная ячейка CERTEC
® дополнительно снабжена
датчиком температуры. Значение температуры может быть
отображено на дисплее модуля индикации и настройки либо
обработано через сигнальный выход.
Область применения
Принцип действия
