5 Подключение к источнику питания
VEGABAR 66 • Profibus PA - с климатической компенсацией
36792-R
U-130320
Информация:
Кабельный ввод можно монтировать в любой из трех позиций
со смещением на 90°. Просто вставить кабельный ввод вместо
заглушки в подходящее резьбовое отверстие.
4. Провода подключить в соответствии с нумерацией,
показанной в п."Одно-/двухкамерный корпус"
5. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления сверху на корпусе соединить с
выравниванием потенциалов.
6. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
7. Снова надеть монтажную планку и затянуть винты.
Электрическое подключение в выносном корпусе выполнено.
5.3 Схема подключения (однокамерный
корпус)
Рисунки ниже действительны для исполнения без
взрывозащиты, а также для исполнения Ex ia.
I²C
Display
1 2 5 6 7 8
3
4
1
2

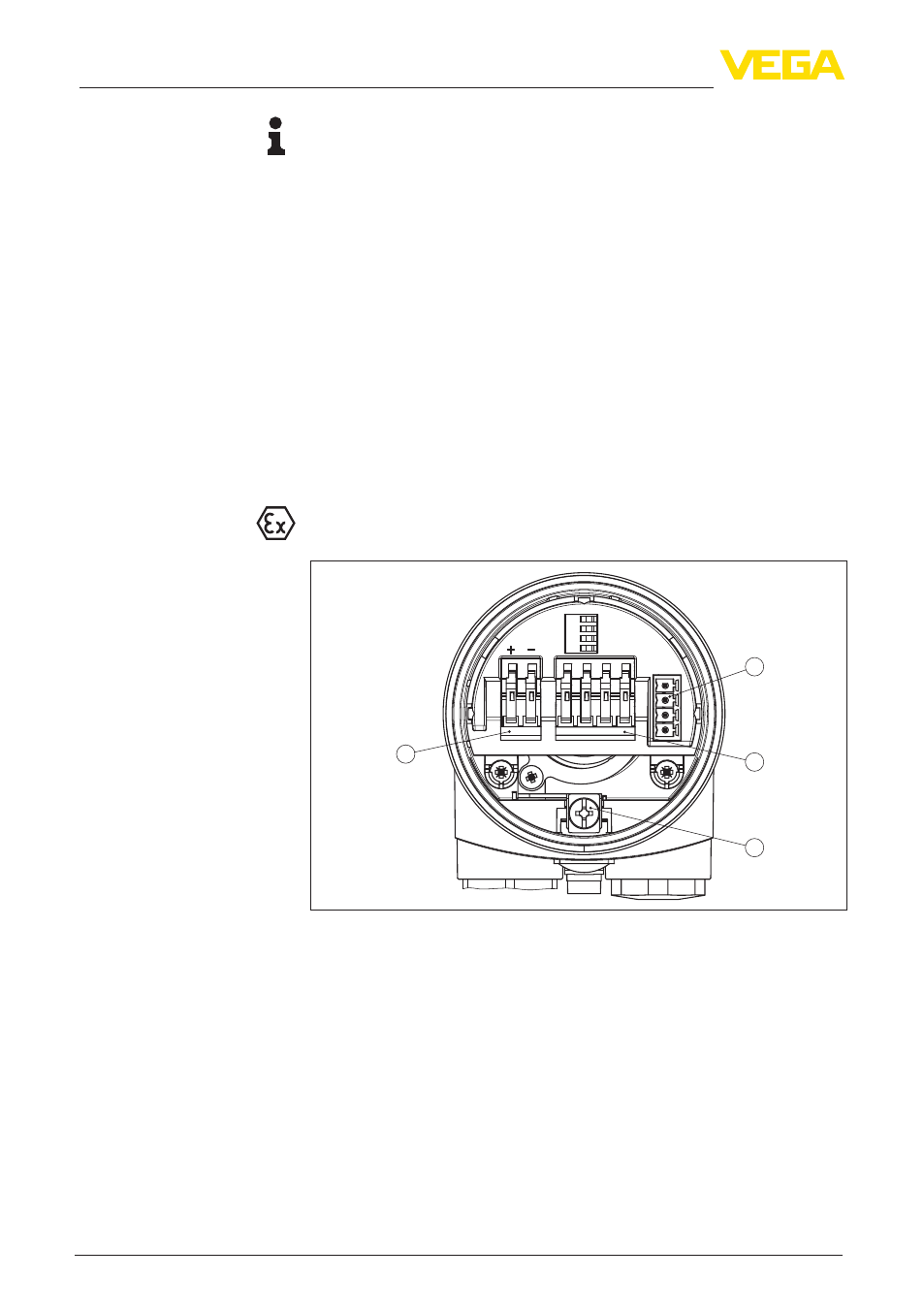

Рис. 14: Отсек электроники и подключения (однокамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Пружинные контакты для подключения выносного индикатора
VEGADIS 61
3 Клемма заземления для подключения экрана кабеля
4 Пружинные контакты для источника питания
Отсек электроники и
подключения
