4 Монтаж
VEGABAR 66 • Profibus PA - с климатической компенсацией
36792-R
U-130320
4.6 Монтаж прибора в исполнении с корпусом
и резьбой

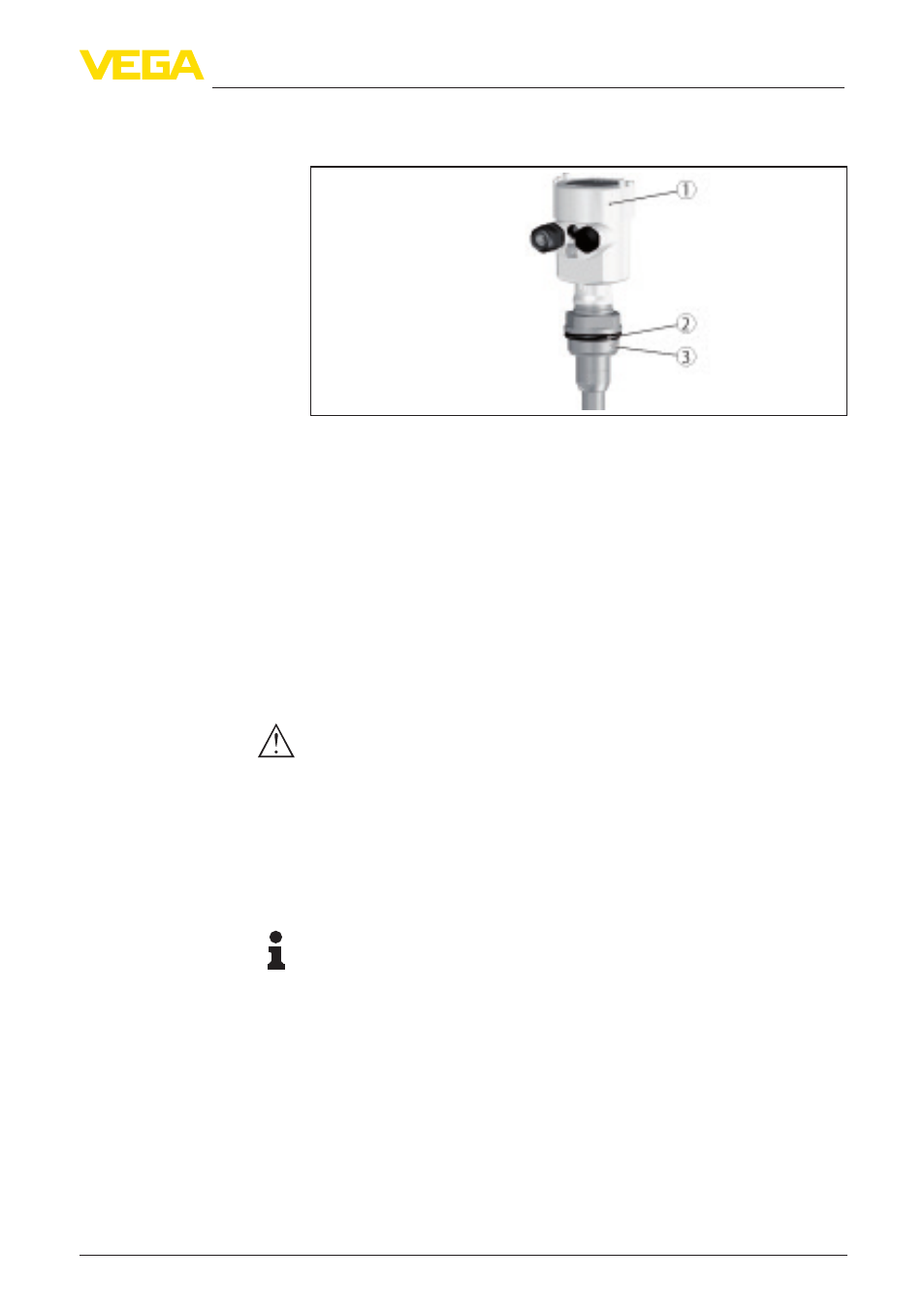

Рис. 10: Корпус и резьба
1 Корпус
2 Уплотнение
3 Резьба для ввертывания
Для монтажа VEGABAR 66 в исполнении с корпусом и резьбой
выполнить следующее:
1. Штуцер G1½ или 1½ NPT приварить к крыше емкости
2. Датчик с соединительной трубкой или несущим кабелем
вставить в отверстие
3. Резьбу с уплотнением ввернуть в штуцер и затянуть ключом
SW 46
1)
Внимание!
При ввертывании запрещается держать прибор за корпус!
В противном случае может быть повреждена вращательная
механика корпуса.
Для монтажа VEGABAR 66 в исполнении с корпусом и резьбой
выполнить следующее:
1. Монтажный кронштейн закрепить на желаемой высоте на
стенке бассейна
Информация:
Для этого рекомендуются монтажные принадлежности VEGA:
•
Монтажный кронштейн из нержавеющей стали, арт. №
2.21615
•
Контргайка, материал PP, арт. № 2.10371
2. Датчик с соединительной трубкой или несущим кабелем
вставить в отверстие монтажного кронштейна и надеть
контргайку
3. Ключом SW 46 затянуть контргайку на резьбе.
Для демонтажа выполнить описанные выше действия в
обратном порядке.
Монтаж на емкости
Монтаж на бассейне
1)
При резьбе 1½ NPT, уплотнить стойким материалом.
