14
4 Монтаж
VEGABAR 66 • Profibus PA - с климатической компенсацией
36792-R
U-130320
2
1
2
1
2
1
1
2

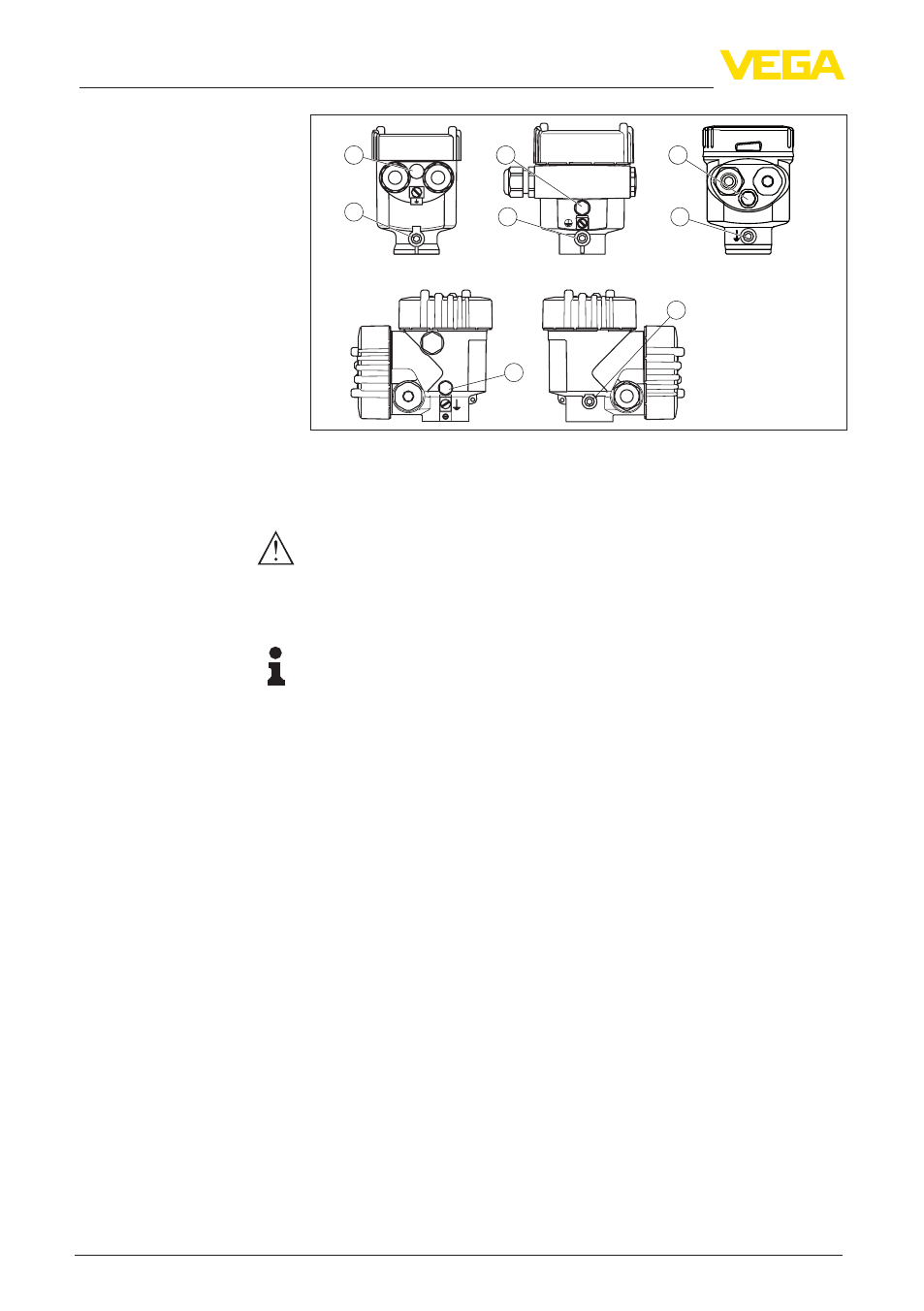

Рис. 4: Положение фильтрующего элемента
1 Фильтрующий элемент
2 Заглушка
Осторожно!
Вследствие фильтрации, выравнивание давления происходит с
задержкой. При быстром открытии/закрытии крышки корпуса
изменение измеренного значения в течение прибл. 5 с может
быть в пределах до 15 mbar.
Информация:
При эксплуатации необходимо следить, чтобы на фильтрующем
элементе не было загрязняющих отложений. Для очистки нельзя
применять высокое давление.
У приборов со степенью защиты оболочки IP 66/IP 68, 1 bar
вентиляция осуществляется через капилляр в постоянно
соединенном кабеле. Фильтрующий элемент заменен заглушкой.
4.2 Подготовка к монтажу
При выборе монтажного положения для датчика в исполнении с
несущим кабелем необходимо учитывать следующее:
•
Боковые колебания датчика могут привести к ошибке
измерения
1. Рекомендуется монтировать VEGABAR 66 в спокойной зоне
или в подходящей защитной трубе
•
В несущем кабеле имеется капилляр для выравнивания
давления
2. Конец кабеля вывести в сухое место или прямо к выносной
электронике
Выносная электроника имеет соединительные клеммы и фильтр
для выравнивания давления. Для всех исполнений необходимо
учитывать следующее:
