25
5 Подключение к источнику питания
VEGABAR 66 • Profibus PA - с климатической компенсацией
36792-R
U-130320
I2C
Display
1
1
2
5
6
7
8

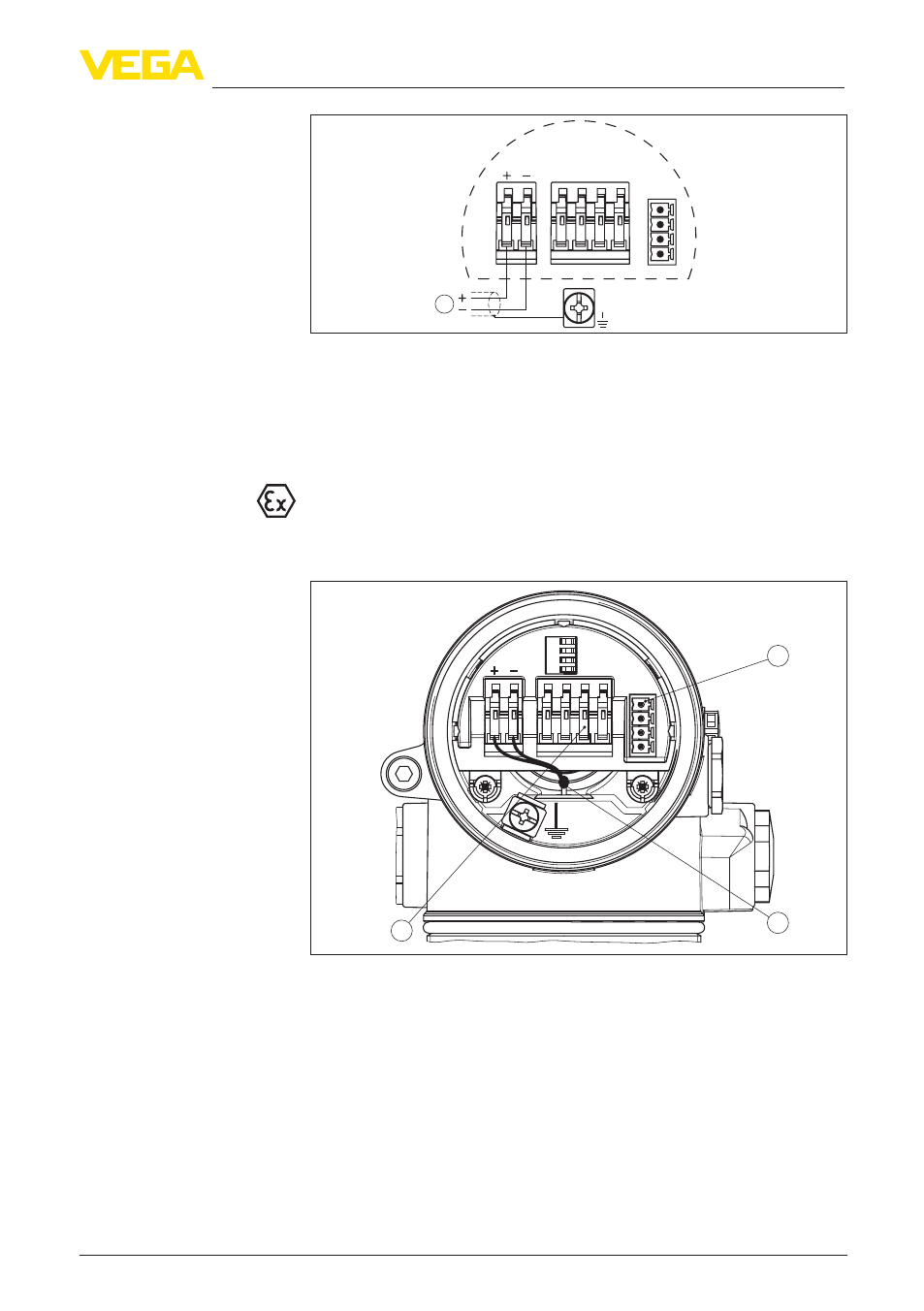

Рис. 15: Схема подключения (однокамерный корпус)
1 Питание, выход сигнала
5.4 Схема подключения (двухкамерный
корпус)
Рисунки и схемы ниже действительны для приборов в
исполнении без взрывозащиты, а также для приборов в
искробезопасном исполнении (Ex ia). Схемы для исполнения Ex
d даны в следующем параграфе.
1
3
2
Display
1 2
5 6 7 8
I2C
Рис. 16: Отсек электроники (двухкамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Внутренняя соединительная линия к отсеку подключения
3 Контакты для подключения VEGADIS 61
Схема подключения
Отсек электроники
