4 Монтаж
VEGABAR 66 • Profibus PA - с климатической компенсацией
36792-R
U-130320
4.5 Монтаж с проходным фитингом
1
3
2
4
5

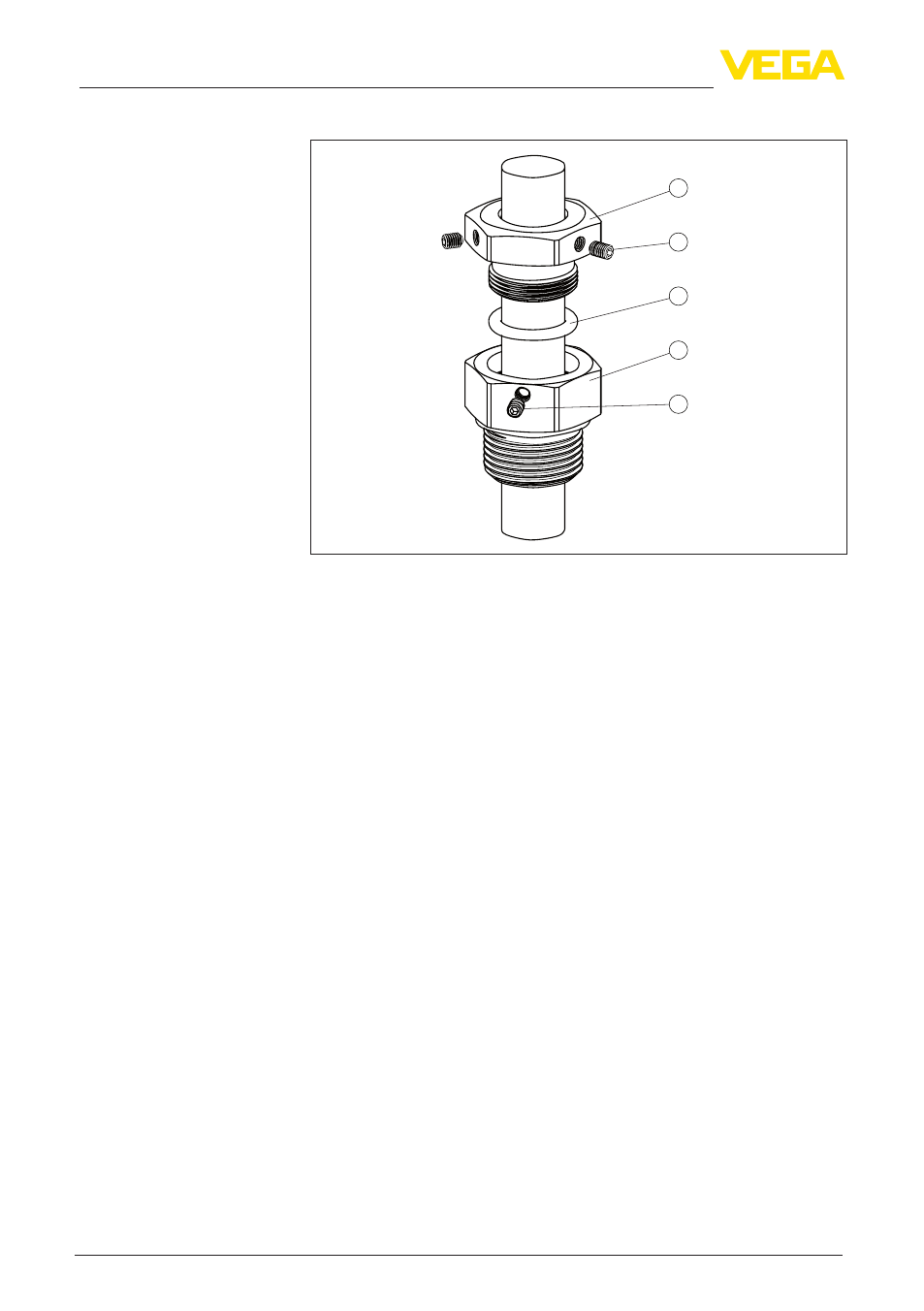

Рис. 9: Проходной фитинг
1 Верхний шестигранник
2 Крепежный винт
3 Зажимная шайба
4 Нижний шестигранник
5 Крепежный винт
Для монтажа VEGABAR 66 с проходным фитингом выполнить
следущее:
1. Штуцер G1½ или 1½ NPT приварить к крыше емкости
2. Опустить VEGABAR 66 через приварной штуцер.
3. Проходной фитинг за нижний шестигранник ввернуть в
штуцер. Использовать стойкое к среде уплотнение. Раствор
ключа SW 41, момент затяжки max. 80 Нм.
4. Соединительную трубку VEGABAR 66 установить и держать
на желаемой высоте
5. Верхний шестигранник ввернуть в нижний шестигранник.
Раствор ключа SW 41, момент затяжки max. 80 Нм.
VEGABAR 66 теперь будет держаться на зажимной шайбе.
6. Стопорные винты (2) и (5) затянуть торцовым шестигранным
ключом. Размер ключа 2,5. Момент затяжки max. 7 Нм.
Стопорные винты прижимаются к соединительной трубке и
фиксируют VEGABAR 66 в этом положении
