10 Приложение
VEGABAR 66 • Profibus PA - с климатической компенсацией
36792-R
U-130320
Ʋ Клемма заземления 316Ti/316L
Ʋ Токопроводящее соединение Между клеммой заземления, присоединением и
чувствительным элементом
Ʋ Соединительный кабель между
корпусом IP 68 и выносной элек-
троникой
PUR, FEP, PE
Ʋ Крепление типового шильдика на
кабеле (исполнение IP 68)
Твердый полиэтилен
Вес прибл.
Ʋ Основной вес 0,7 кг (1.543 lbs)
Ʋ Несущий кабель 0,1 кг/м (0.07 lbs/ft)
Ʋ Соединительная трубка 1,5 кг/м (1 lbs/ft)
Ʋ Натяжной зажим 0,2 кг (0.441 lbs)
Ʋ Резьбовое соединение 0,4 кг (0.882 lbs)
Длина
Ʋ Соединительная трубка 0,25 … 6 м (0.82 … 19.69 ft)
Выходная величина
Выходной сигнал
Цифровой выходной сигнал, формат по IEEE-754
Адрес датчика 126 (заводская установка)
Значение тока 10 mA, ±0.5 mA
Динамическая характеристика выхода
Время запуска прибл.
10 s
90 %
100 %
10 %
t
t
T A
t
t
S
2 1

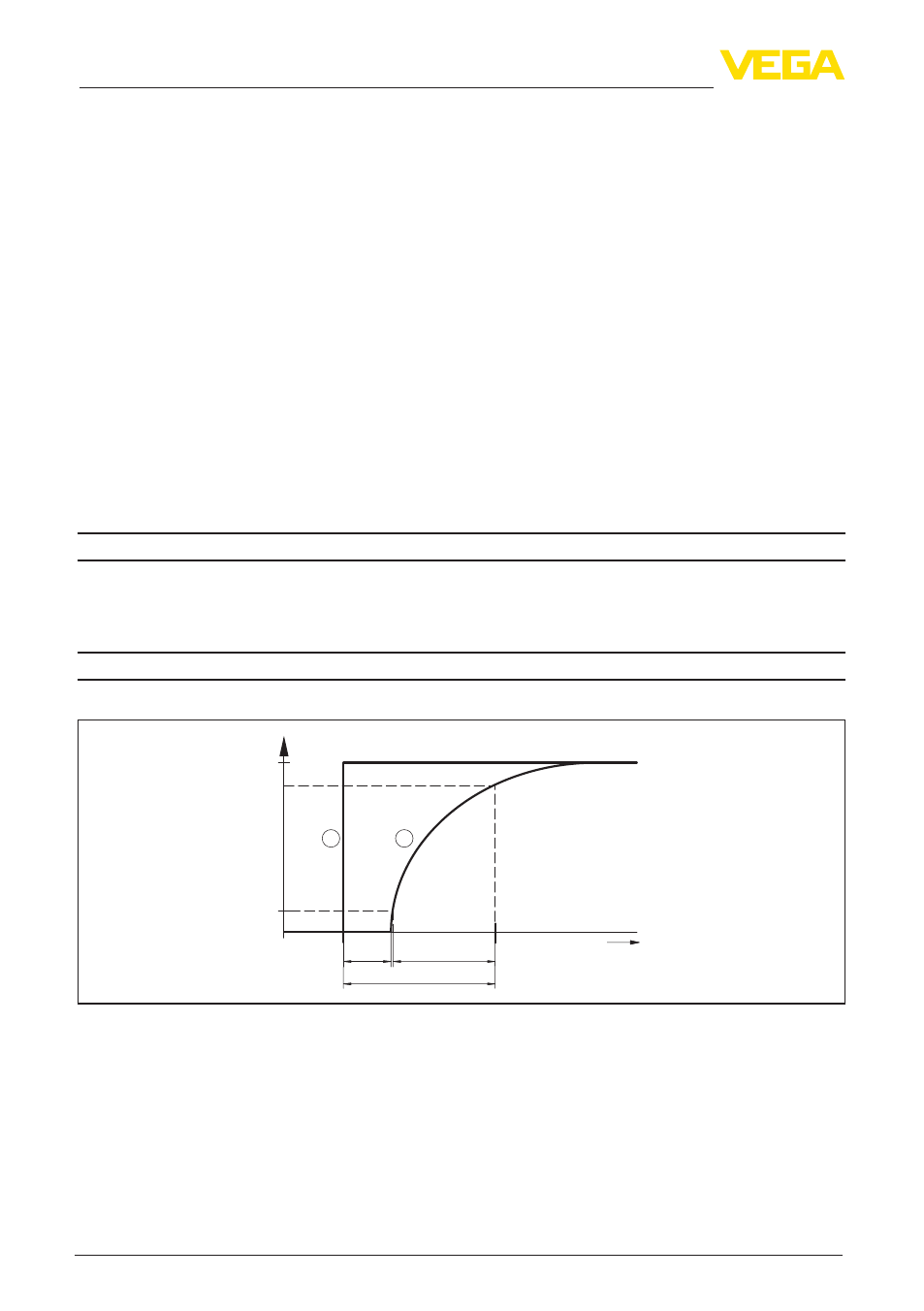

Рис. 31: Скачкообразное изменение параметров процесса. t
T
: время нечувствительности; t
A
: время
нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности ≤ 150 ms
Время нарастания сигнала ≤ 100 ms (10 … 90 %)
Время реакции на скачок ≤ 250 ms (ti: 0 s, 10 … 90 %)
