30
5 Подключение к источнику питания
VEGABAR 66 • Profibus PA - с климатической компенсацией
36792-R
U-130320
5 6 7 8 1 2
Displa
y
I²C
2
1
5
4
3

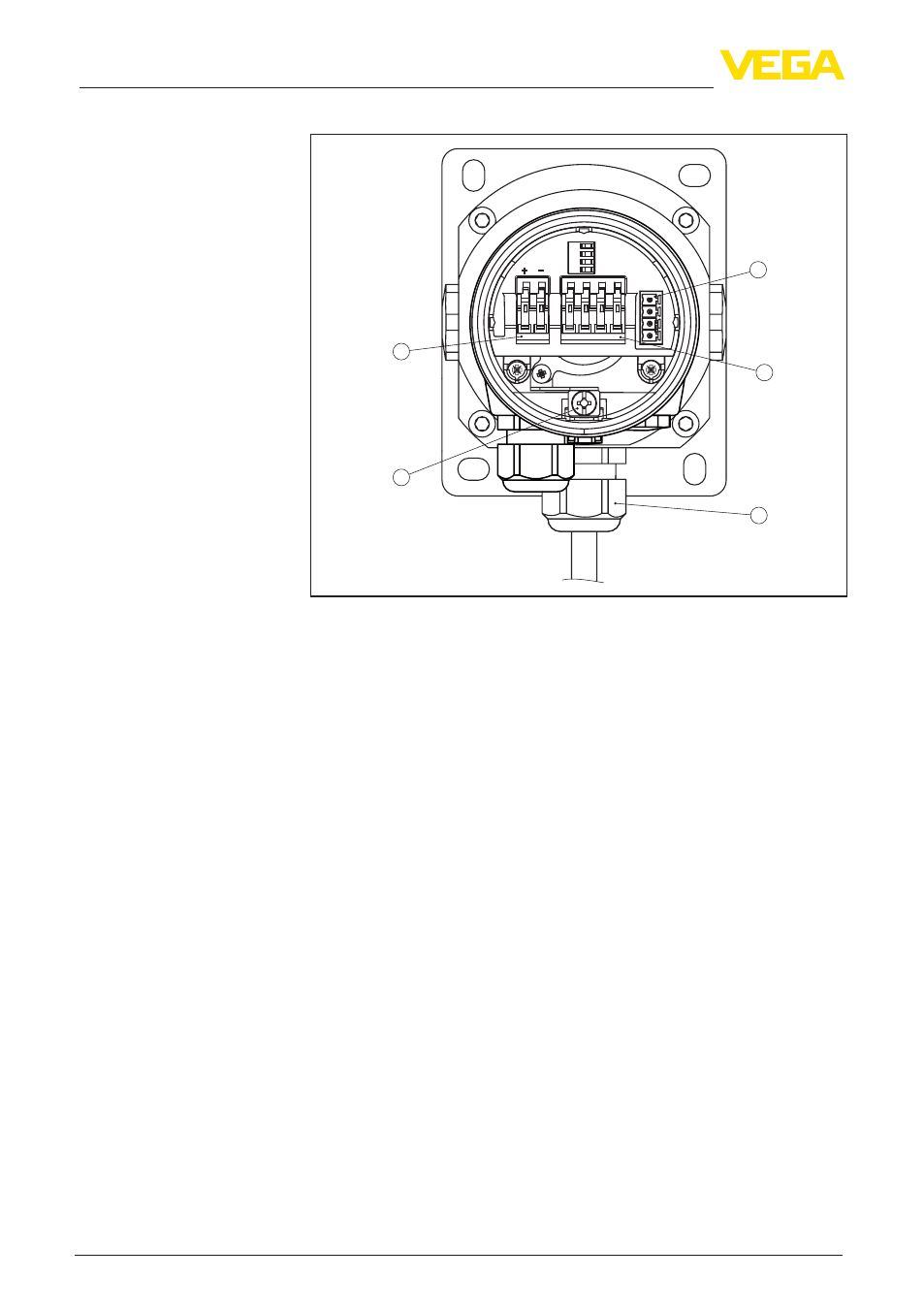

Рис. 24: Отсек электроники и подключения
1 Пружинные контакты для источника питания
2 Клемма заземления для подключения экрана кабеля
3 Кабельный ввод к модулю чувствительного элемента
4 Пружинные контакты для подключения выносного индикатора
VEGADIS 61
5 Разъем для VEGACONNECT (интерфейс I²C)
Отсек электроники
и подключения для
питания
