3 Описание изделия
VEGAMET 391 • 4 … 20 mA/HART
36032-R
U-130731
3 Описание изделия
3.1 Структура
Комплект поставки включает:
•
Устройство формирования сигнала VEGAMET 391
•
Два крепежных элемента для монтажа на панели
•
Разделительная перегородка Ex
•
Кабель мини-USB
•
Адаптер для несущей рейки (вариант)
•
Модемный соединительный кабель RS232 (вариант)
•
Документация
– Данное руководство по эксплуатации
– Инструкция 30325 "Интерфейс RS232/Ethernet" (вариант)
– Инструкция - 30768 "Modbus-TCP, Протокол ASCII"
(вариант)
– "Указания по безопасности" (для Ex-исполнения)
– При необходимости, прочая документация
OK
ESC
on
VEGAMET 391
1 2 3 4 5 6
1
2
3
4
2
5

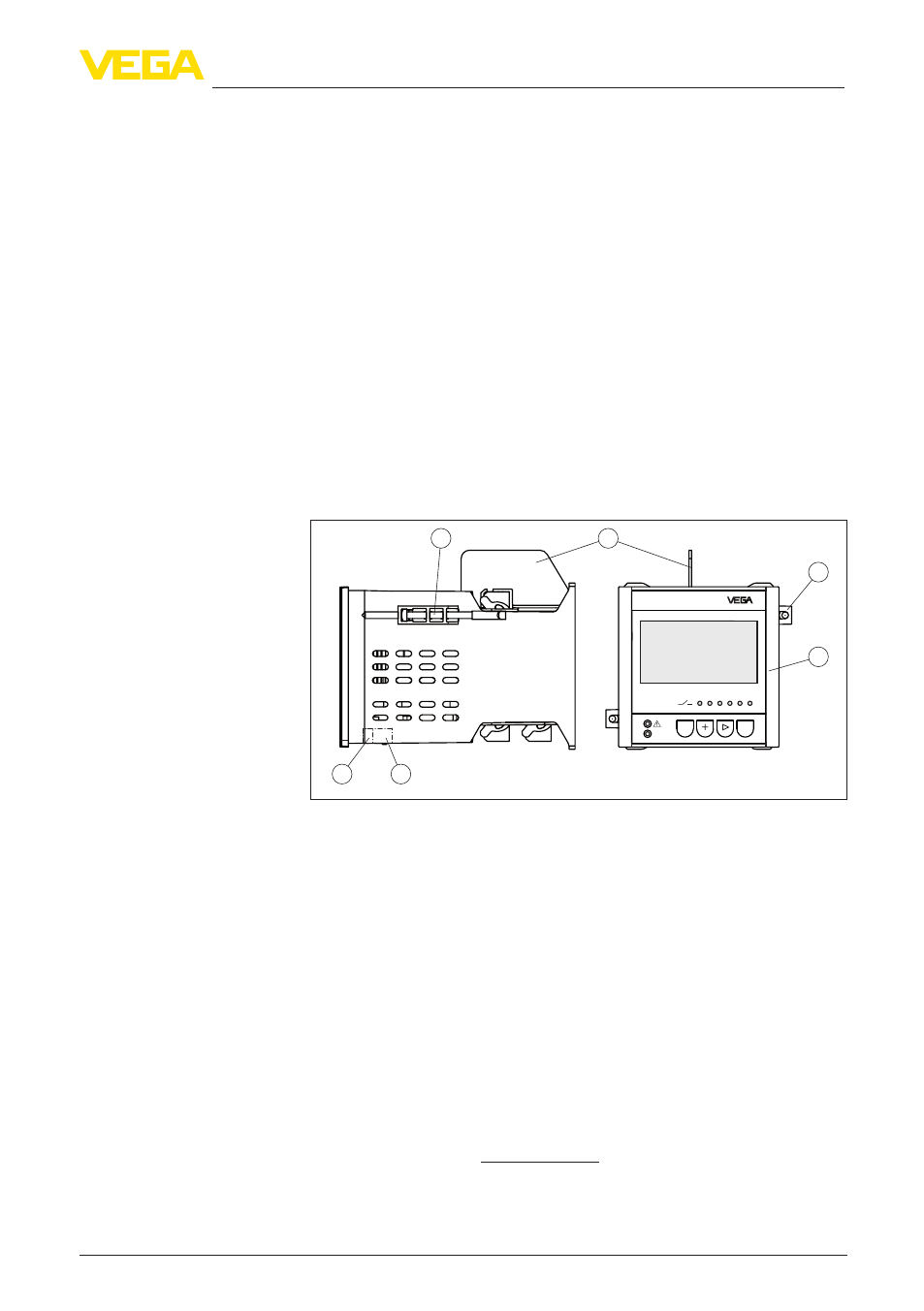

Рис. 1: VEGAMET 391
1 Разделительная перегородка Ex
2 Крепежный элемент для монтажа на панели
3 Блок индикации и настройки
4 Интерфейс RS232 или Ethernet (вариант)
5 Интерфейс USB
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
•
Обозначение устройства
•
Серийный номер
•
Технические данные
•
Числовые коды документации
По серийному номеру устройства, указанному на типовом
шильдике, можно запросить данные заказа и документацию
устройства на сайте
"serial number search".
Комплект поставки
Компоненты
Типовой шильдик
