8 Примеры применения
VEGAMET 391 • 4 … 20 mA/HART
36032-R
U-130731
В поле навигации DTM выберите меню "Место измерения -
Выходы - Реле".
•
Для Реле 1 … 3 установите режим работы "Управление
насосами 4".
•
Для реле установите следующие точки переключения:
– Реле 1 Верхняя точка переключения = 60,0 %
– Реле 1 Нижняя точка переключения = 10,0 %
– Реле 2 Верхняя точка переключения = 75,0 %
– Реле 2 Нижняя точка переключения = 10,0 %
– Реле 3 Верхняя точка переключения = 90,0 %
– Реле 3 Нижняя точка переключения = 10,0 %

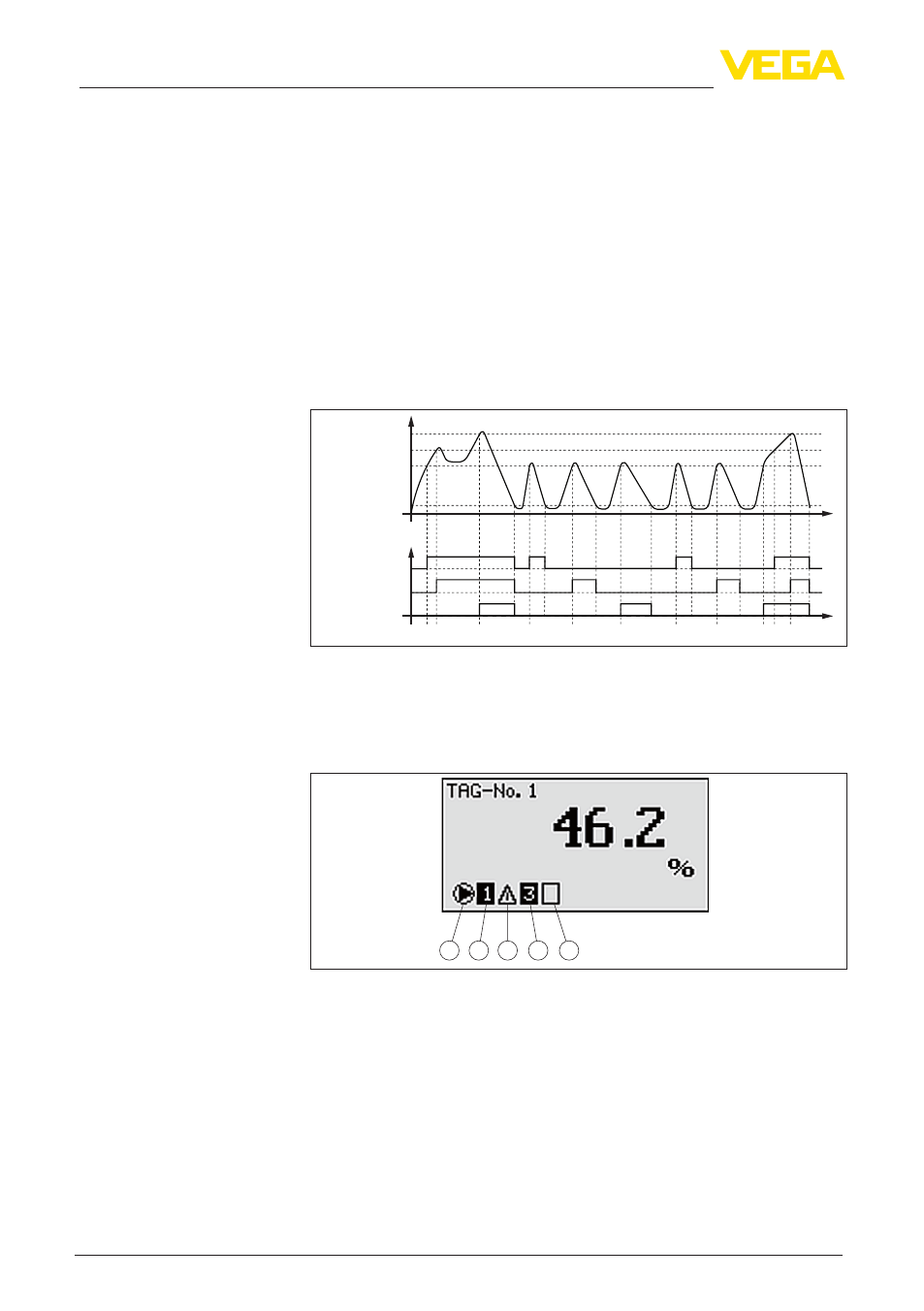

На диаграмме ниже показано, как будет работать управление
насосами 4 при описанных в данном примере установках.
Rel. 1: 60% On
Rel. 1..3: 10% Off
Rel. 2: 75% On
Rel. 3: 90% On
t(h)
Rel. 3
Rel. no.
Rel. 2
1 2
3
1
2
3
1
2
3 1 2
Rel. 1
Рис. 16: Пример управления насосами 4
При активированном управлении насосами, на дисплее
измеренных значений будут дополнительно показаны
назначенные реле и неисправности насосов.
1 2 3 4 5
Рис. 17: Индикация управления насосами на дисплее
1 Символ активированного управления насосами
2 Реле 1 назначено для управления насосами
3 Реле 2 назначено для управления насосами и сигнализирует
неисправность
4 Реле 3 назначено для управления насосами
5 Реле 4 свободно или не назначено для управления насосами
Если уровень не изменяется в течение длительного времени,
будут оставаться включенными одни и те же насосы. Через
параметр "Время переключения" можно задать время, по
истечение которого происходит принудительное переключение
Начальная установка
Индикация на дисплее
Опция принудительного
переключения
