6 Настройка с помощью встроенного модуля индикации и настройки
VEGAMET 391 • 4 … 20 mA/HART
36032-R
U-130731
→

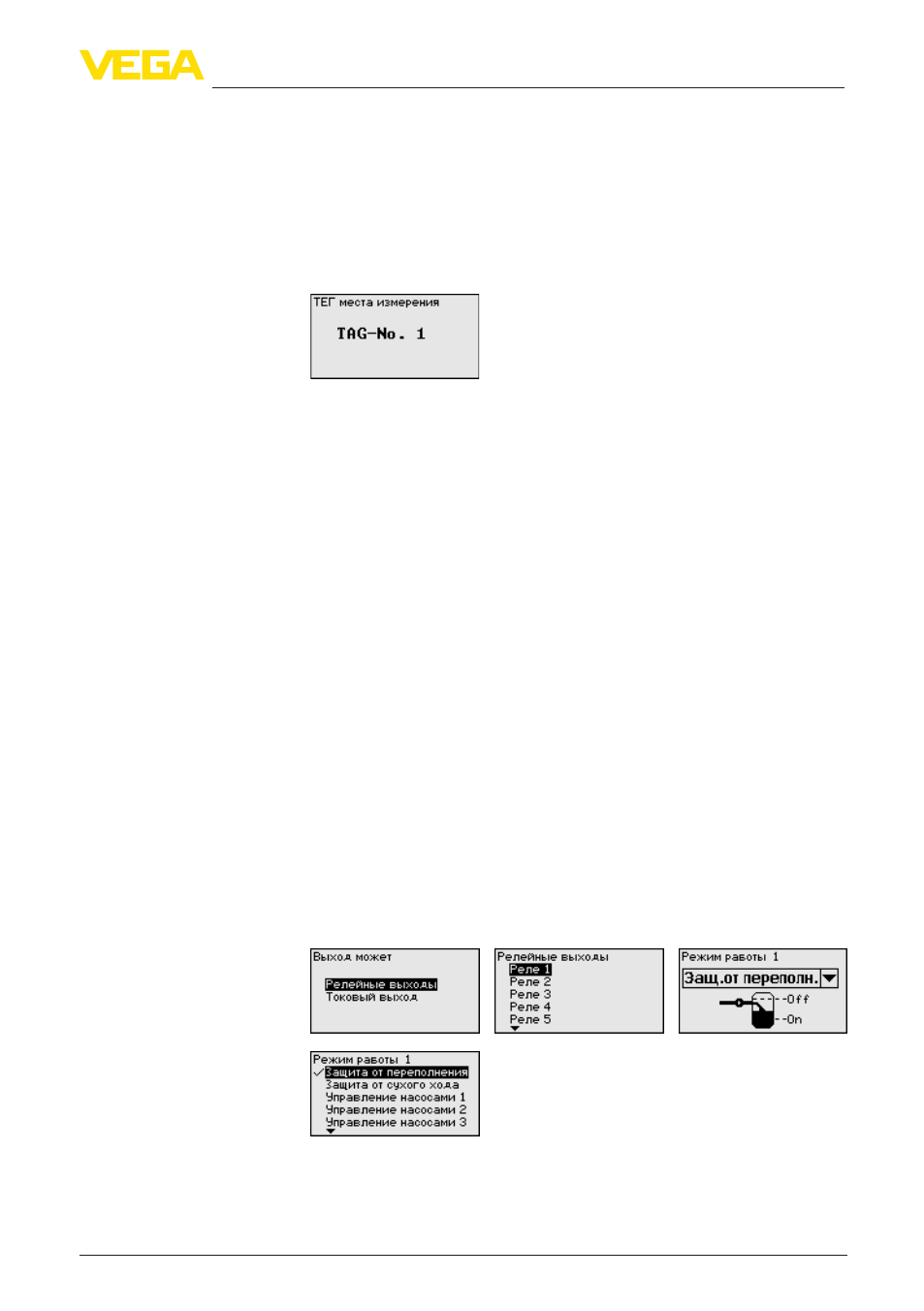

С помощью соответствующих клавиш ввести необходимые
данные и сохранить нажатием [OK].
В этом пункте меню можно ввести ясное обозначение места
измерения, например наименование места измерения, продукта
или емкости. В цифровых системах и в документации для
больших установок такое обозначение вводится для точной
идентификации отдельных мест измерения.
→
С помощью соответствующих клавиш ввести необходимые
данные и сохранить нажатием [OK].
В меню "Выходы" осуществляется назначение релейных и
токовых выходов. Для релейного выхода нужно также выбрать
режим работы ("Защита от переполнения/Защита от сухого хода"
или "Управление насосами").
•
Защита от переполнения: реле должно выключаться при
достижении max. значения уровня (безопасное обесточенное
состояние) и снова включаться при достижении min. значения
уровня (точка включения < точки выключения).
•
Защита от сухого хода: реле должно выключаться при
достижении min. значения уровня (безопасное обесточенное
состояние) и снова включаться при достижении max.
значения уровня (точка включения > точки выключения)
•
Управление насосами: Несколько насосов с одинаковой
функцией будут включаться и выключаться попеременно в
зависимости от установленных условий
Дополнительные режимы работы "Окно переключения", "Расход"
и "Тенденция" можно настроить только через PACTware и DTM.
Реле 6 может быть дополнительно конфигурировано как реле
сигнала неисправности. В примере ниже показана установка
для защиты от переполнения. Дальнейшую информацию об
управлении насосами, регистрации тенденции или измерении
расхода см. в гл. "Примеры применения".
Выберите желаемый режим работы и сохраните нажатием [OK].
Нажатием [->] выполняется переход к следующему пункту меню.
Место измерения - ТЕГ
места измерения
Место измерения -
Выходы - Релейные
выходы
