6 Настройка с помощью встроенного модуля индикации и настройки
VEGAMET 391 • 4 … 20 mA/HART
36032-R
U-130731
6 Настройка с помощью встроенного
модуля индикации и настройки
6.1 Система настройки
Встроенный модуль индикации и настройки предназначен для
индикации измеренных значений, настройки и диагностики
устройства VEGAMET 391. Настройка выполняется с помощью
четырех клавиш и ясного операционного меню с возможностью
выбора языка меню. На дисплее с подсветкой информация
выводится в текстовом, цифровом и графическом виде.
При настройке посредством встроенного настроечного модуля
некоторые функции не доступны или ограничены (например,
установки для измерения расхода). Для выполнения таких
установок необходим компьютер с программным обеспечением
PACTware и соответствующим DTM.
OK
ESC
on
VEGAMET 391
1 2 3 4 5 6
4
5
3
2
1

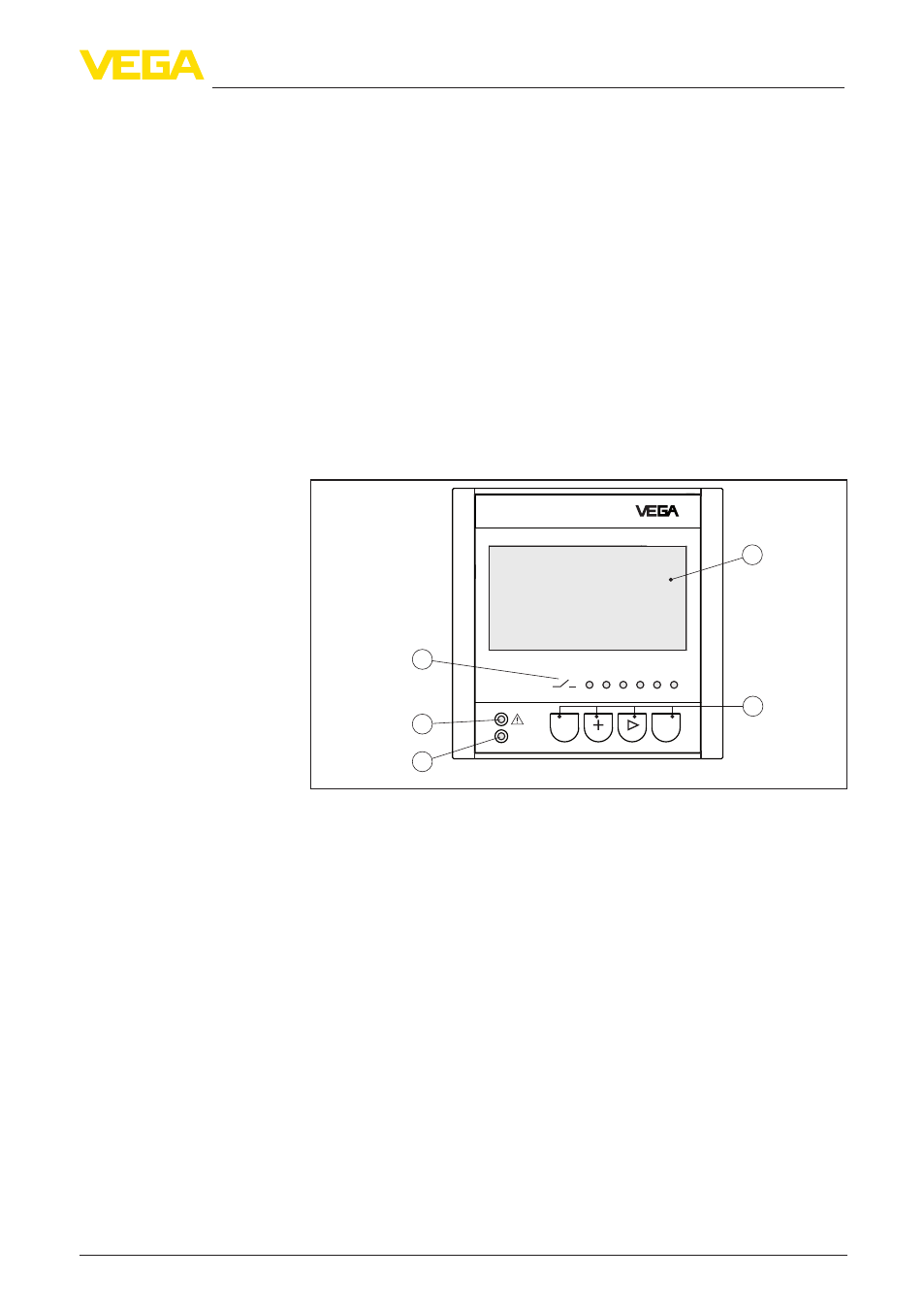

Рис. 7: Элементы индикации и настройки
1 ЖК-дисплей
2 Клавиши настройки
3 Индикатор готовности к работе
4 Индикатор состояния реле сигнала неисправности
5 Индикация состояния: Рабочие реле 1 … 6
•
Клавиша [OK]:
– переход к просмотру меню
– подтверждение выбора меню
– редактирование параметра
– сохранение значения
•
Клавиша [->]:
– смена меню
– перемещение по списку
– выбор позиции для редактирования
•
Клавиша [+]:
– изменение значения параметра
•
Клавиша [ESC]:
Функция
Элементы индикации и
настройки
Функции клавиш
