15
5 Подключение к источнику питания
VEGAMET 391 • 4 … 20 mA/HART
36032-R
U-130731
5.3 Схема подключения
8
7
11
10
3
9
5
4
2
1
6
12
17
18
14
15
22
16
20
21
23
24
19
13
29
30
26
27
34
28
32
33
35
36
31
25
+
-
L+
N-
+
+ + + + -
-
5 4
3
6
9
1
7
8
2
10 11
12 13
14
OK
ESC
on
1 2 3 4 5 6

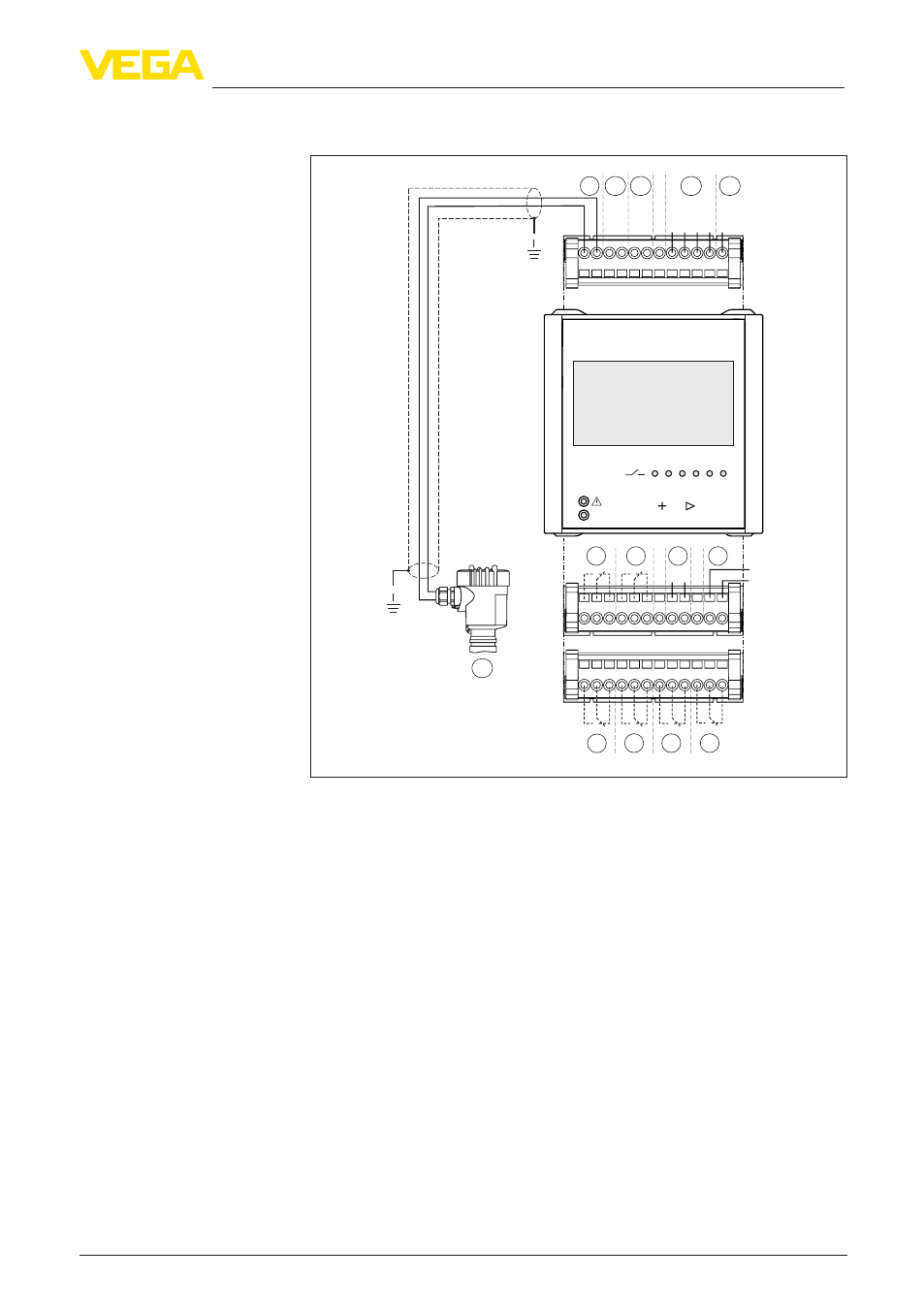

Рис. 5: Схема подключения с двухпроводным датчиком
1 Реле 1
2 Реле 2
3 Реле 3
4 Реле 4
5 Реле 5
6 Реле 6
7 Токовый выход
8 Рабочее напряжение устройства формирования сигнала
9 Вход данных измерения и питание датчика (активный вход)
10 Подключение HART-модема для параметрирования датчика
11 Вход данных измерения (пассивный вход), не для исполнения Ex-ia
12 Цифровой вход 1 … 4
13 Общая масса для цифровых входов 1 … 4
14 Датчик 4 … 20 mA/HART (двухпроводное исполнение)
Схема подключения
для двухпроводного
датчика
