7 Начальная установка с помощью PACTware
VEGAMET 391 • 4 … 20 mA/HART
36032-R
U-130731
Параметрирование и опрос устройства посредством
PACTware можно выполнять через интерфейс RS232. Для
этого используется входящий в комплект поставки модемный
соединительный кабель RS232 и дополнительно подключенный
нульмодемный кабель (например арт. LOG571.17347). Для
уменьшения электромагнитных помех необходимо к модемному
соединительному кабелю RS232 прикрепить феррит (в
комплекте).
Если у компьютера нет порта RS232 или этот порт уже занят, то
можно подключиться к компьютеру через порт USB, используя
адаптер USB - RS232 (арт. № 2.26900).
3
4
1
2

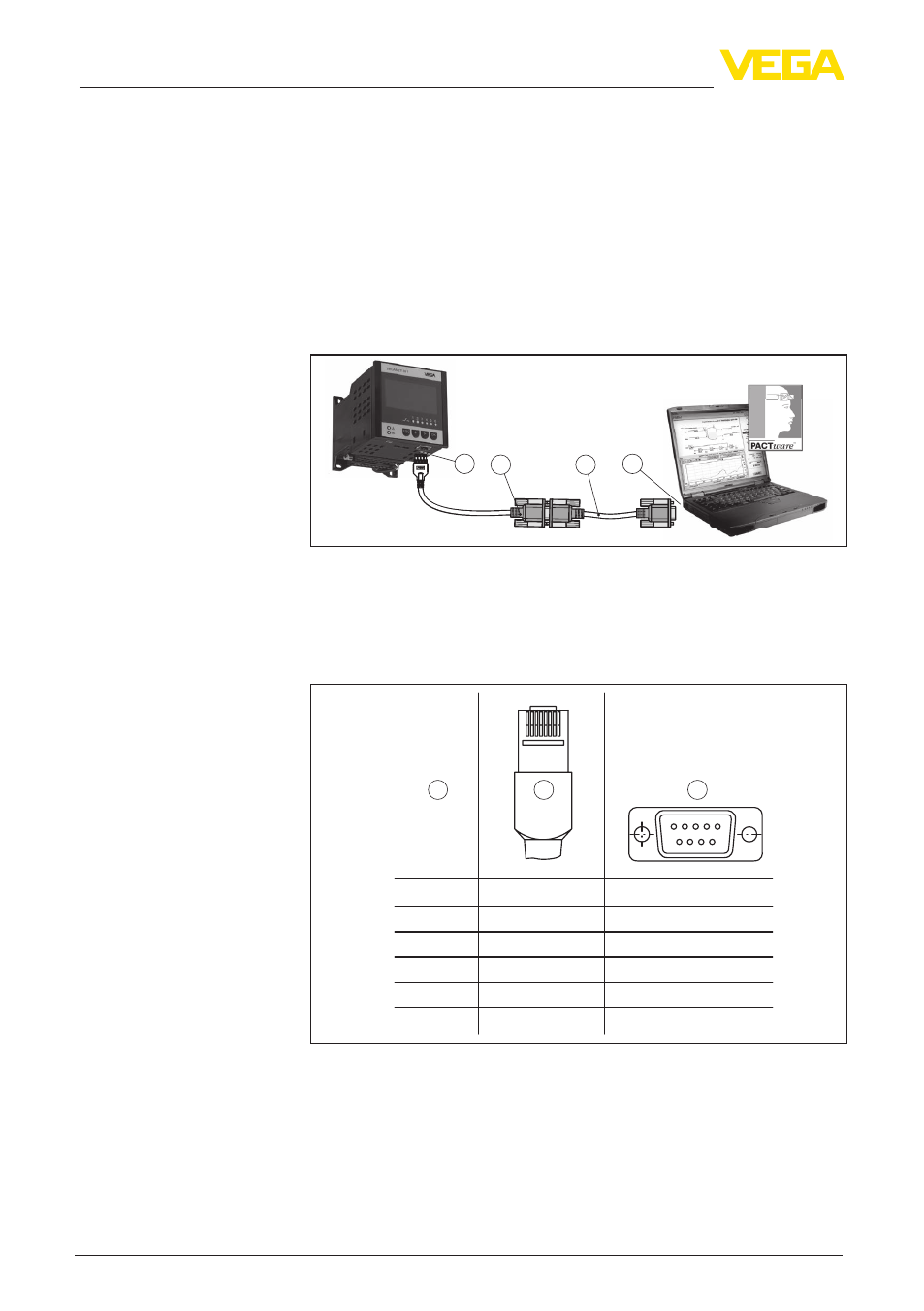

Рис. 11: Подключение ПК через RS232
1 Интерфейс RS232 на ПК
2 Нульмодемный кабель RS232 (арт. № LOG571.17347)
3 Модемный соединительный кабель RS232 (в комплекте)
4 Интерфейс RS232 (разъем RJ45)
5 4 3 2 1
6
8 7
9
1
8
2
1
3
RXD
CTS
TXD
DTR
GND
RTS
4
2
3
1
5
6
2
8
3
4
5
7
Рис. 12: Назначение контактов модемного кабеля RS232
1 Обозначение интерфейсного кабеля
2 Назначение контактов штекера RJ45 (вид с контактной стороны)
3 Назначение контактов штекера RS232 (вид со стороны пайки)
Подключение ПК через
RS232
Назначение контактов
модемного кабеля
RS232
