6 Настройка с помощью встроенного модуля индикации и настройки
VEGAMET 391 • 4 … 20 mA/HART
36032-R
U-130731

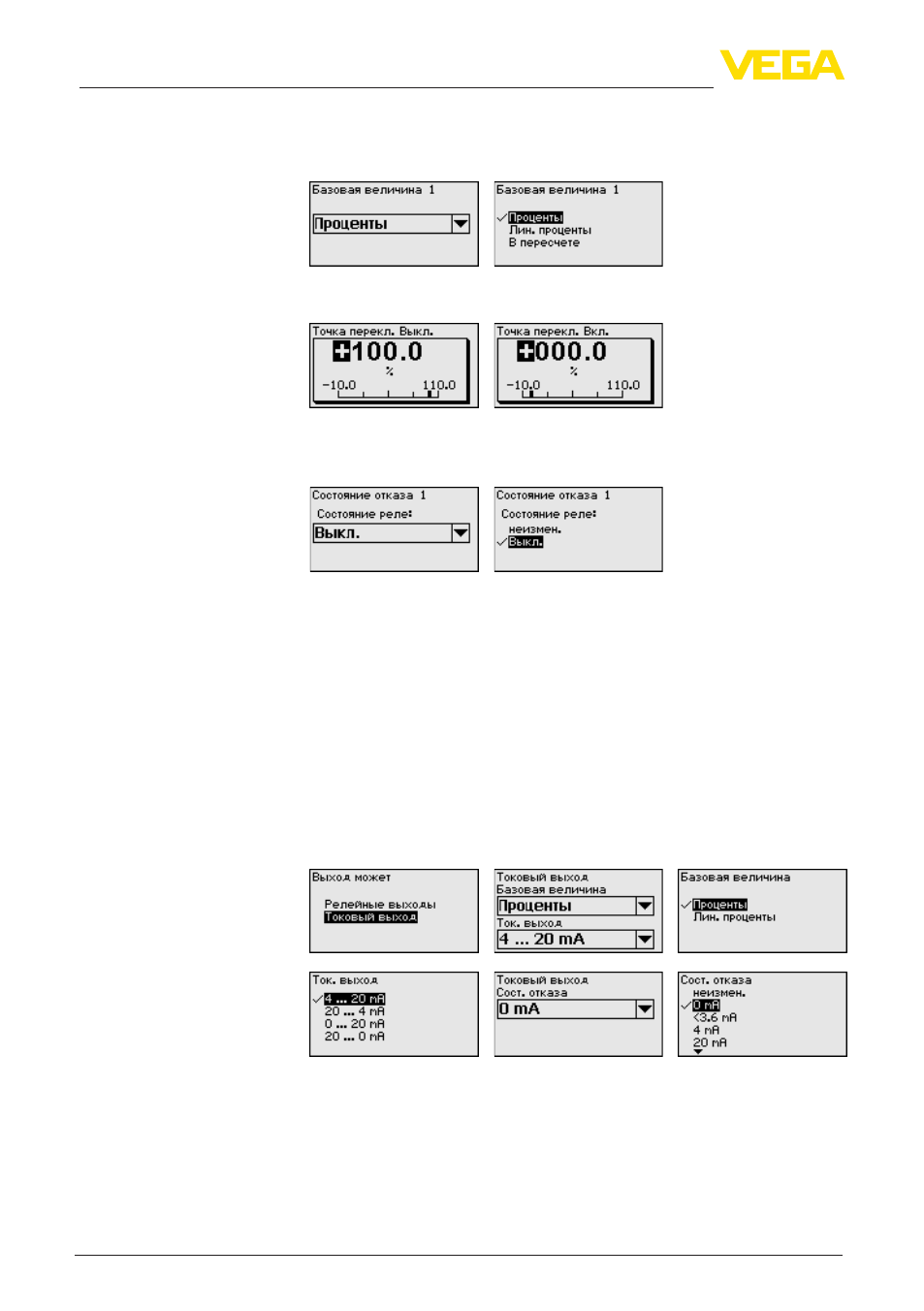

1. Теперь нужно выбрать базовую величину для точек
переключения реле. Нажатием [->] перейти к следующему
пункту меню.
2. Введите точки переключения для включения и выключения
реле.
В следующем окне можно выбрать состояние реле в случае
неисправности: реле может либо оставаться без изменения,
либо выключаться.
Токовый выход используется для передачи измеренного
значения на систему верхнего уровня, например, на ПЛК,
систему управления процессом или устройство индикации. В
данном случае речь идет об активном выходе, т.е. ток подается
активно, поэтому на принимающей стороне должен быть
пассивный токовый вход.
Характеристика токового выхода может быть установлена на
0 … 20 mA, 4 … 20 mA либо инвертирована. Также можно задать
требуемое состояние отказа и выбрать базовую измеряемую
величину для токового выхода.
→
С помощью соответствующих клавиш ввести необходимые
данные и сохранить нажатием [OK].
В меню "Дисплей - Индицируемое значение" может быть задано
желаемое значение для индикации на дисплее. Имеются
следующие возможности:
•
Проценты: измеренное значение после установки, без учета
линеаризации
•
Lin.-проценты: измеренное значение после установки с
учетом заданной линеаризации
Место измерения - Вы-
ходы - Токовый выход
Дисплей - Индицируе-
мое значение
