22
6 Настройка с помощью встроенного модуля индикации и настройки
VEGAMET 391 • 4 … 20 mA/HART
36032-R
U-130731
Аналоговая передача 4 … 20 mA
При стандартной установке VEGAMET 391 передача измеренных
значений осуществляется посредством аналогового сигнала
4 … 20 mA. Установка параметров в датчике непосредственно
влияет на входную величину VEGAMET 391. Установку
параметров нужно выполнять только в одном из устройств -
либо в VEGAMET 391, либо в датчике. Установка в VEGAMET 391
при аналоговой передаче производится всегда в mA.
Цифровая передача HART
При передаче через HART необходимо задать, какое значение
датчика должен обрабатывать VEGAMET 391. В зависимости от
типа датчика это может быть значение расстояния, давления
или температуры. От всех датчиков HART устройству VEGAMET
391 всегда передается неизмененное входное значение датчика.
Поэтому установку параметров всегда нужно выполнять
только в устройстве VEGAMET 391, но не в датчике. При этом
можно выбрать различные измеряемые величины и единицы
измерения.
При подключении датчиков HART других производителей можно
также выбрать PV (Primary Value) и SV (Secondary Value). Для
этого необходима поддержка HART-команд 0, 1, 3 и 15. Какие
команды поддерживаются и какие измеренные значения будут
при этом передаваться, см. в соответствующих руководствах по
эксплуатации датчиков других производителей.

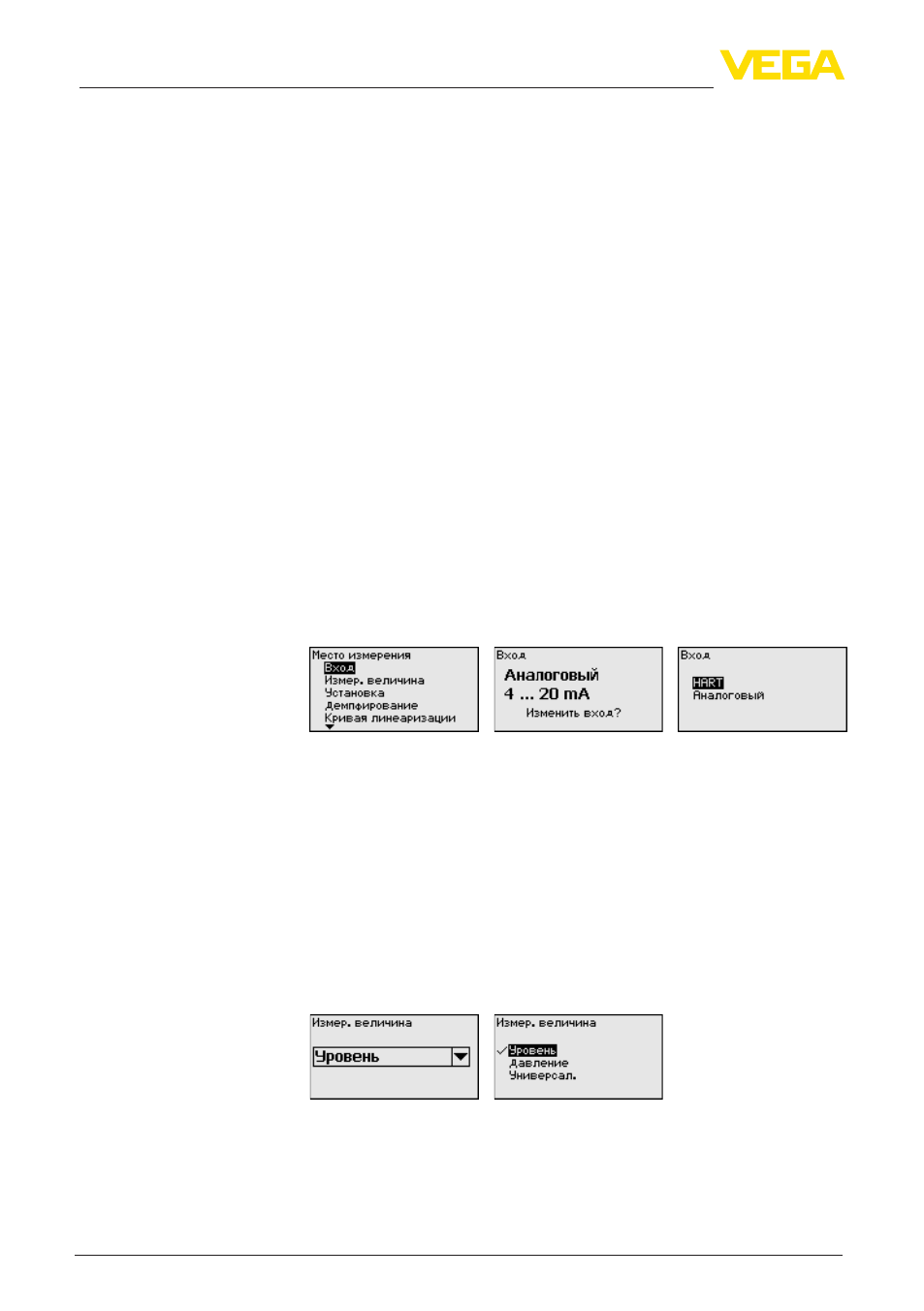

С помощью соответствующих клавиш ввести необходимые
данные и сохранить нажатием [OK].
Измеряемая величина определяет, что измеряется на данном
месте измерения. В зависимости от подключенного датчика,
доступны следующие настройки:
•
Уровень
•
Давление процесса
•
Универсал.
•
Температура
•
Межфазный уровень
•
Расход (при активации через PACTware и DTM)
С помощью соответствующих клавиш ввести необходимые
данные и сохранить нажатием [OK].
Посредством установки входное значение подключенного
датчика будет пересчитываться в процентное значение. Это
преобразование позволяет представить любой диапазон
Место измерения - Из-
меряемая величина
Место измерения - Уста-
новка
