8 Примеры применения
VEGAMET 391 • 4 … 20 mA/HART
36032-R
U-130731
В окне DTM "Измеряемая величина" выберите опцию "Расход" с
соответствующими единицами.
Установка Min.: введите соответствующее значение для
0 %, т.е. расстояние от датчика до измеряемого продукта при
отсутствии расхода. В примере ниже это расстояние равно
1,40 m.
Установка Max.: введите соответствующее значение для
100 %, т.е. расстояние от датчика до измеряемого продукта при
максимальном расходе. В примере ниже это расстояние равно
0,80 m.
100% 0,80m (d) = 400m
3
/h =
0% 1,40m (d) = 0m
3
/h =

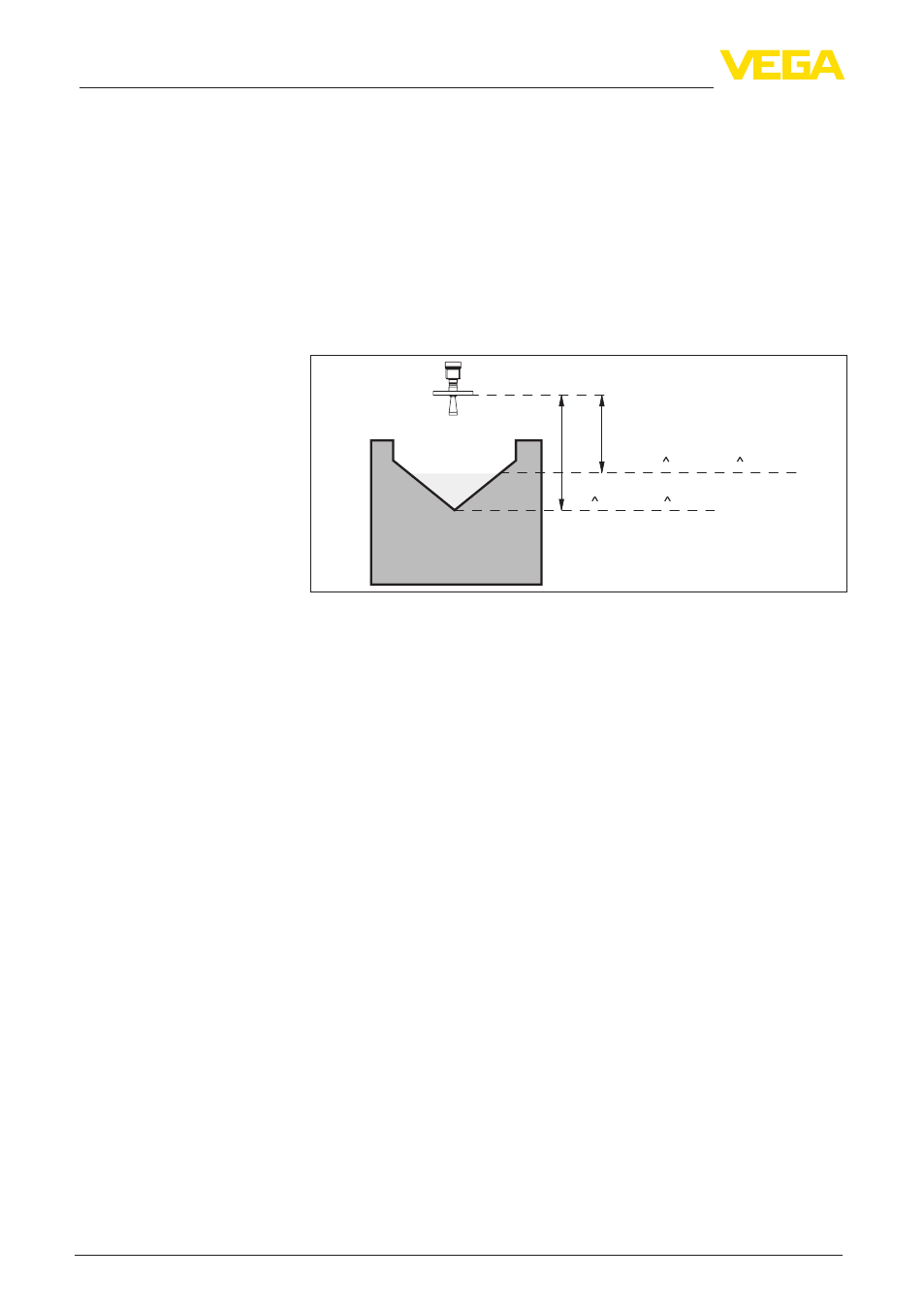

Рис. 19: Установка для измерения расхода с треугольным водосливом
В окне DTM "Линеаризация" выберите опцию "Расход", а
затем - применяемый тип лотка (в примере выше - треугольный
водослив).
В окне DTM "Пересчет" в меню "Измеряемая величина"
выберите "Расход". Далее нужно присвоить значения расхода
процентным значением 0 и 100 % и выбрать единицы измерения.
В примере выше: 0 % = 0 и 100 % = 400, единицы измерения
m³/h.
Далее нужно определить, какой выход будет использоваться -
релейный и/или токовый. В окне DTM "Выходы" можно выбрать
любой из трех выходов, если такой выход еще не используется.
Затем в меню "Режим работы" (реле) или "Характеристика
выхода" (токовый выход) нужно выбрать опцию "Импульс
расхода" или "Импульс отбора проб". В поле "Выдавать импульс
при" вводится количество, при котором должен выдаваться
импульс (например, 400 m³ соответствует одному импульсу в час
при расходе 400 m³/h).
В режиме работы "Импульс отбора проб" дополнительный
импульс выдается через определенное время, т.е. каждый
импульс включает таймер, по истечении которого будет
выдаваться новый импульс. Такой импульс не будет выдаваться,
если уже был выдан импульс при достижении заданного
значения расхода.
Измеряемая величина -
Расход
Установка
Кривая линеаризации
Пересчет
Выходы
