84
11 Приложение
VEGAPULS 62 • Foundation Fieldbus
36506-R
U-121123
FF desciptor Description Unit
ECHO_CURVE_PLICSCOM_
REQUEST
Parameters as curve selection and resolution
ECHO_CURVE_PLICSCOM_
LIMITS
Parameters as start and end
APPROVAL_WHG Sensor acc. to WHG
DEVICE_STATE_CONFIG Function check, maintenance required, out of specification
ELECTRONIC_
TEMPERATURE
Electronics temperature
RESET_PEAK_
ELECTRONIC_TEMP
FOCUS_RANGE_CONFIG
Width focusing range, time for opening the focusing range, min.
measurement reliability in and outside the focusing range
NOISE_DETECTION_INFO Increase of the system noise
NOISE_DETECTION_
CONFIG
System noise treatment
ECHO_MEM_SAVE_CURVE_
TYPE
ECHO_MEM_STATE
Busy, curve type, error code
11.3 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загрузить с www.vega.com/downloads и "Zeichnungen" .
Пластиковый корпус
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 84 mm (3.31")
M16x1,5
112 mm (4.41"
)
M20x1,5/
½ NPT
1 2
ø 79 mm
(3.31")

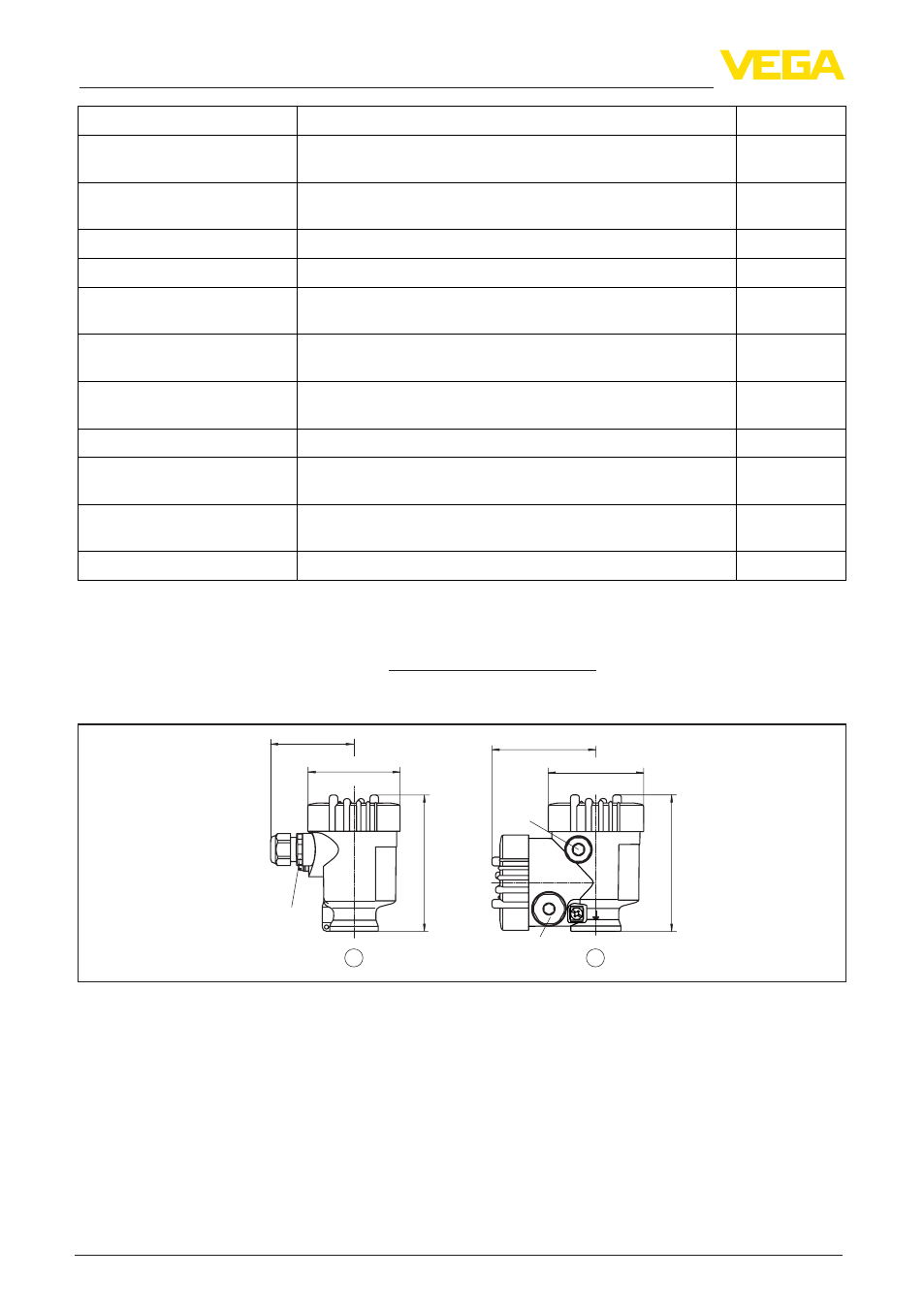

Рис. 66: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение
2 Двухкамерное исполнение
