34

5 Подключение к шинной системе

VEGAPULS 62 • Foundation Fieldbus

36506-R

U-121123

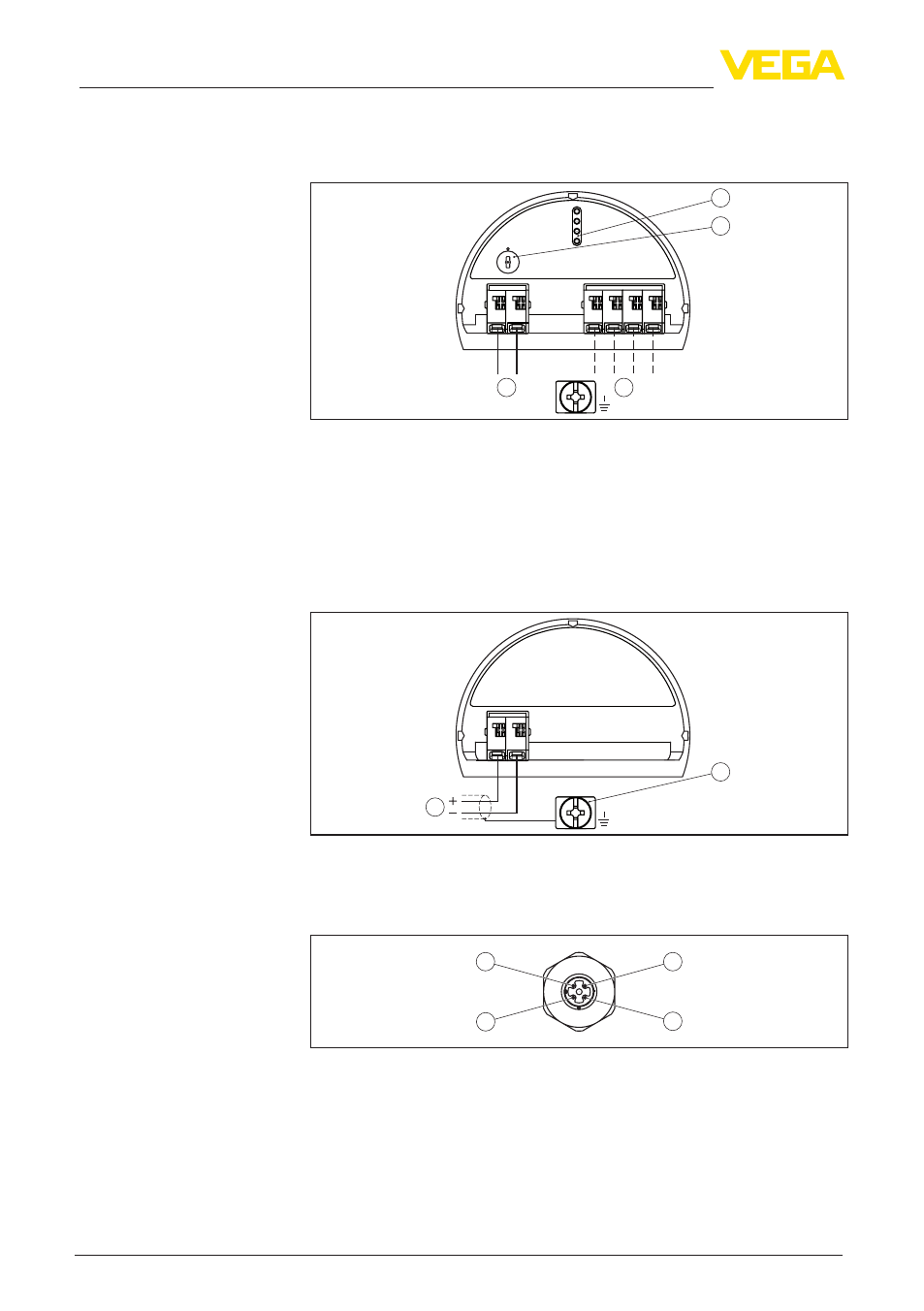

5.5 Схема подключения (двухкамерный

корпус Ex d)

5

0

1

0

1

+

6 7 8

Bus

2
3

1

2

( )

(-)

4

1

Рис. 30: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения

2 Штырьковые контакты для модуля индикации и настройки или интер-

фейсного адаптера

3 Переключатель моделирования ("1" = режим работы с разрешением

моделирования)

4 Внутреннее соединение с разъемом для выносного блока индикации

и настройки (вариант)

+

Bus

2

1

2

( )

(-)

1

Рис. 31: Отсек подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала

2 Клемма заземления для подключения экрана кабеля

3

4

1

2

Рис. 32: Вид штекерного разъема
1 Pin 1

2 Pin 2

3 Pin 3

4 Pin 4

Отсек электроники и

подключения

Отсек подключения

Штекер M12 x 1 для

внешнего блока индика-

ции и настройки
