11 Приложение
VEGAPULS 62 • Foundation Fieldbus
36506-R
U-121123
цей со свободно выбираемыми парами x/y. Входной сигнал отображается на соответствую-
щем выходе, и функциональный блок может использоваться в регулирующем контуре или
тракте сигнала. Дополнительно оси функции могут быть обращены в канале 2, тогда блок
может использоваться также в обратном регулирующем контуре.

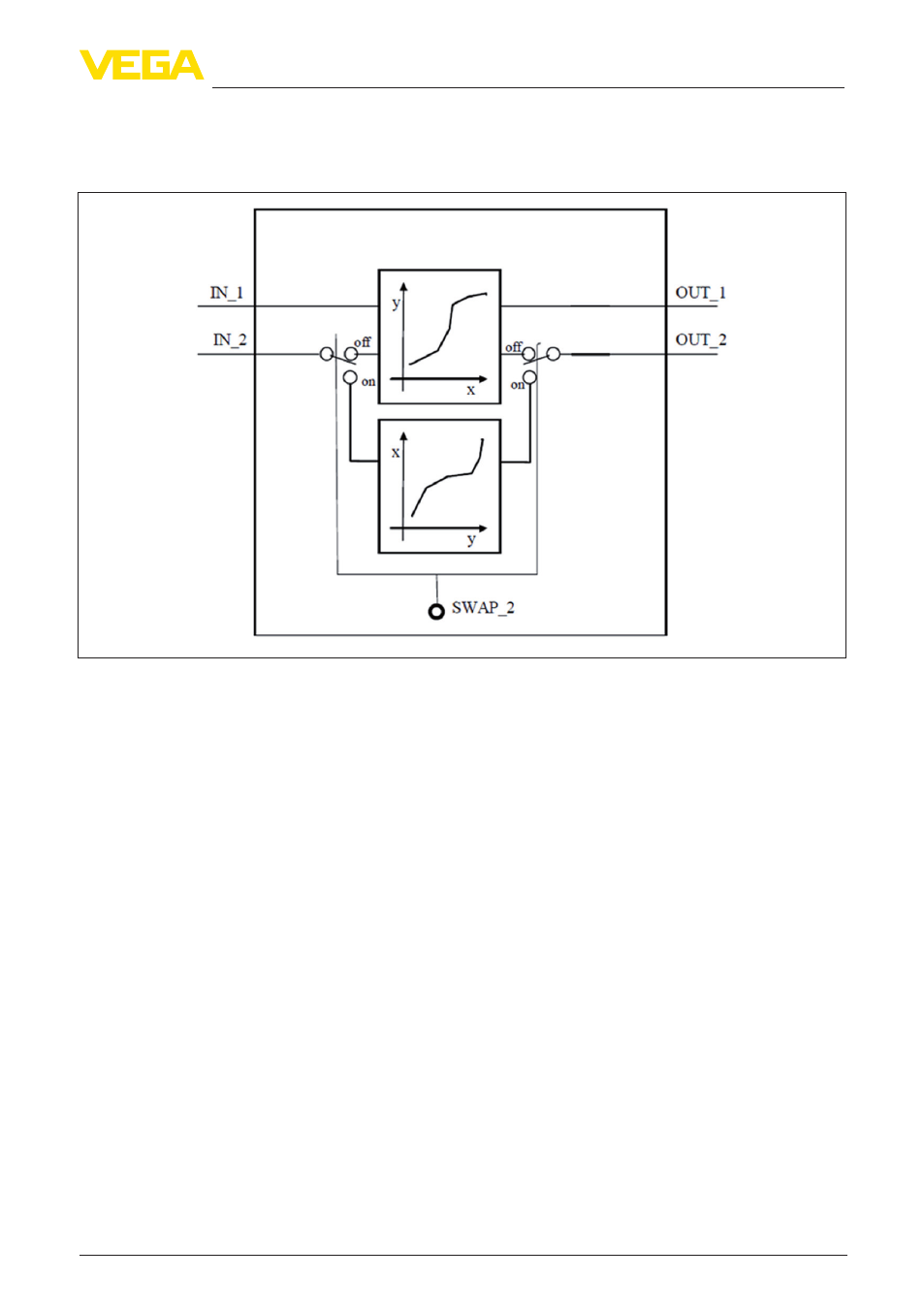

Рис. 62: Схема функционального блока Signal Characterizer
Функциональный блок интегратора Integrator
Функциональный блок "Integrator" интегрирует непрерывный входной сигнал по времени или
суммирует события блока импульсного входа. Он используется как счетчик итоговой суммы
до сброса или как счетчик промежуточной суммы до контрольной точки, в которой интегри-
рованное и суммарное значения сравниваются с заданными. При достижении этих заданных
значений выводятся цифровые выходные сигналы. Функция интегрирования выполняется
вверх от нуля или вниз от заданного значения. Дополнительно имеются два входа расхода,
таким образом могут рассчитываться и интегрироваться значения расхода. Эти значения
могут использоваться для расчета изменения массы или объема в емкости или оптимизации
регулирования расхода.
