26

4 Монтаж

VEGAPULS 62 • Foundation Fieldbus

36506-R

U-121123

0 %

100 %

1
2

5

4

3

6

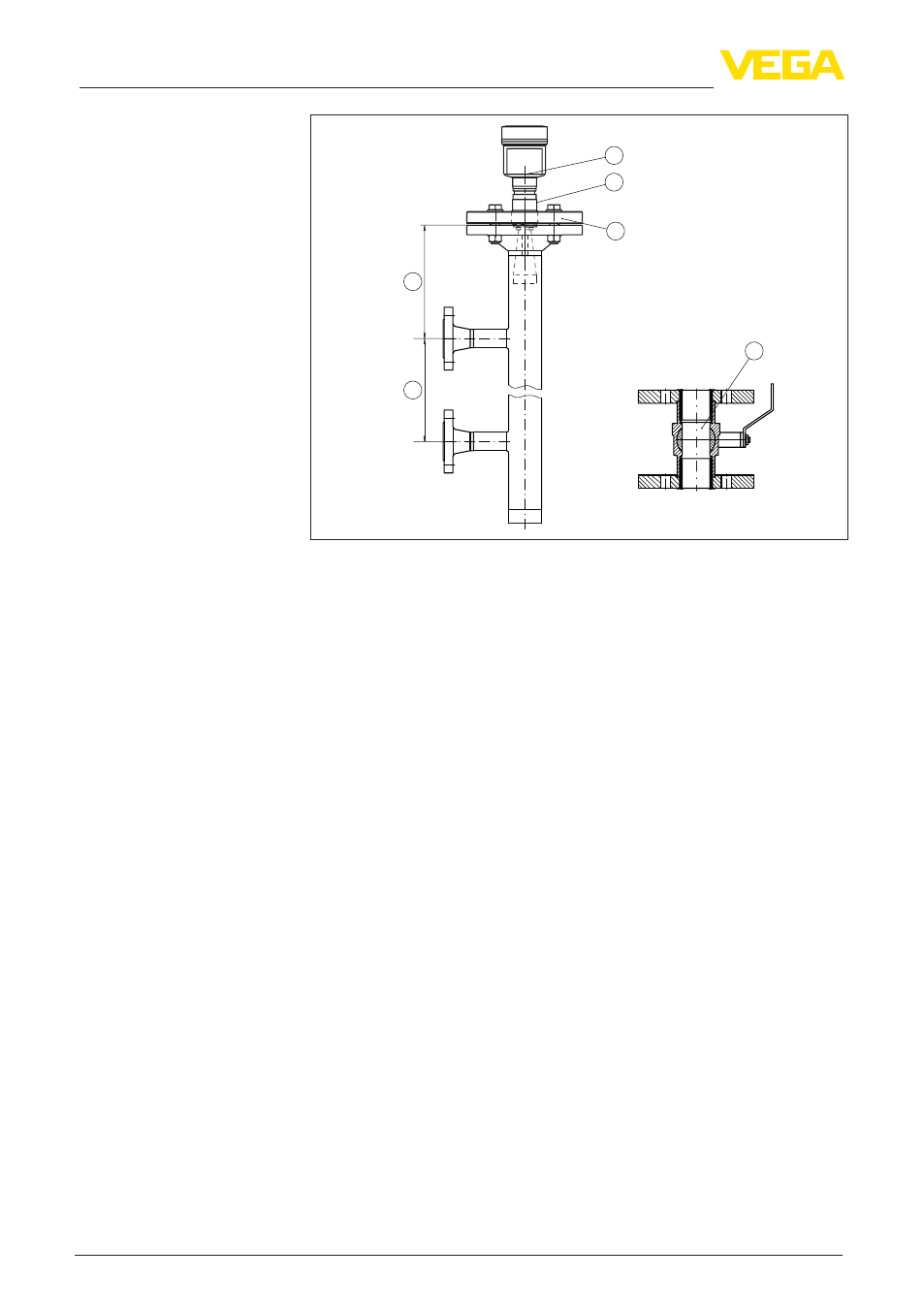

Рис. 20: Монтаж в выносной трубе
1 Радарный уровнемер

2 Метка плоскости поляризации

3 Фланец устройства

4 Расстояние от базовой плоскости датчика до верхнего соединительно-

го патрубка

5 Расстояние между соединительными патрубками

6 Шаровой кран с полным проходом

Указания по ориентации:

Учитывать метку поляризации на датчике.

У исполнения с резьбовым присоединением метка располо-

жена на шестиграннике резьбового присоединения, у испол-

нения с фланцевым присоединением метка расположена

между двумя отверстиями фланца.

Метка должна смотреть в одном направлении с соединитель-

ными патрубками к емкости.

Указания по измерению:

Точка 100 % не должна лежать выше верхнего соединитель-

ного патрубка к емкости.

Точка 0 % не должна лежать ниже нижнего соединительного

патрубка к емкости.

Минимальное расстояние от базовой плоскости датчика

до верхней кромки верхнего соединительного патрубка

> 300 мм.

Для компенсации погрешности из-за изменения времени

прохождения сигнала в трубе необходимо при параметри-

ровании выбрать "Применение - Опускная труба" и ввести

условный диаметр трубы.

Когда датчик смонтирован на трубе, можно рекомендовать

создание памяти помех, однако это не является обязатель-

ным требованием.
