5 Подключение к шинной системе

VEGAPULS 62 • Foundation Fieldbus

36506-R

U-121123

слегка нажать на вершину контакта маленькой отверткой, после

удаления отвертки контакты снова закроются.
Макс. сечение проводов см. "Технические данные /Электромеха-

нические данные".
7. Слегка потянув за провода, проверить надежность их закре-

пления в контактах.

8. Экран подключить к внутренней клемме заземления, а

внешнюю клемму заземления соединить с выравниванием

потенциалов.

9. Туго затянуть гайку кабельного ввода. Уплотнительное коль-

цо должно полностью облегать кабель.

10. Снова установить модуль индикации и настройки, если он

имеется.

11. Завинтить крышку корпуса.
Электрическое подключение выполнено.

5.3 Схема подключения (однокамерный

корпус)

1

2

( )

(-)

1

5

0

1

0

1

+

6 7 8

Bus

2
3

4

5

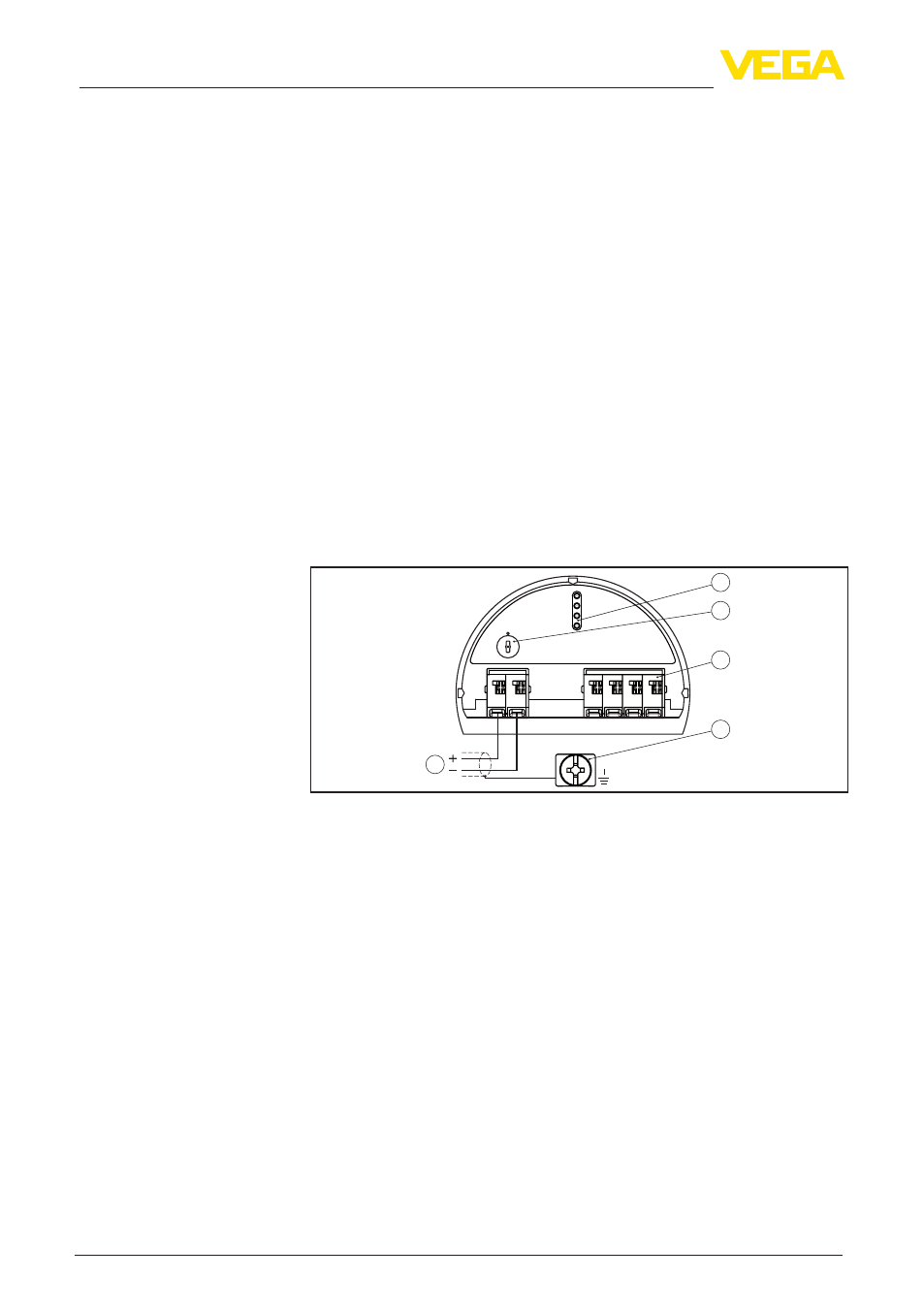

Рис. 26: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала

2 Штырьковые контакты для модуля индикации и настройки или интер-

фейсного адаптера

3 Переключатель моделирования ("1" = режим работы с разрешением

моделирования)

4 Для выносного блока индикации и настройки

5 Клемма заземления для подключения экрана кабеля

Отсек электроники и

подключения
