4 Монтаж
VEGAPULS 62 • Foundation Fieldbus
36506-R
U-121123
1 2

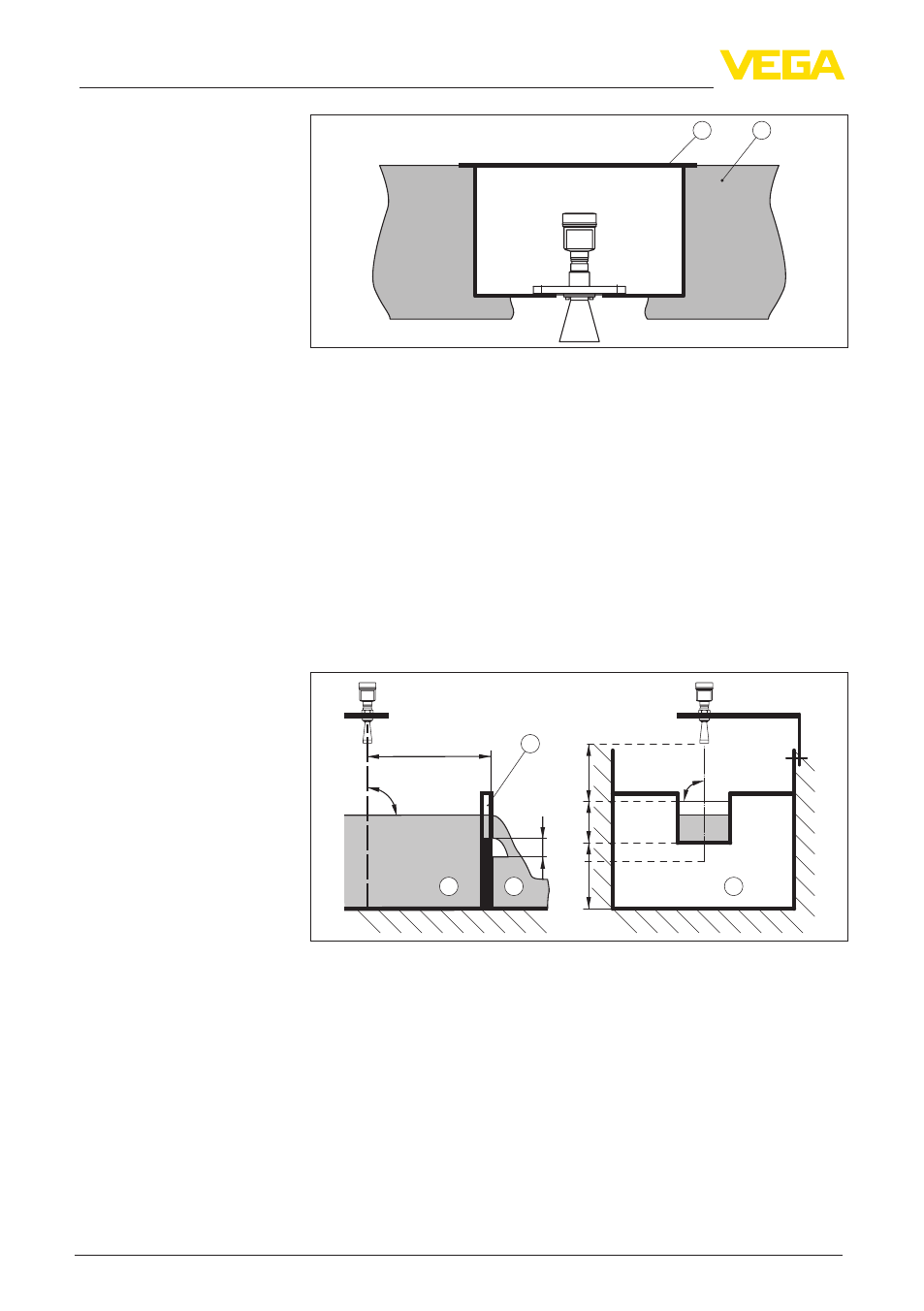

Рис. 22: Монтаж прибора в коробе под полом
1 Короб под полом
2 Бетонный пол
В таких условиях применения минимальное рассеянное излуче-
ние датчика может отражаться от стенок короба и усиливаться.
У датчиков с пластиковым корпусом это может приводить к
шумовой связи. Для исключения эффекта шумовой связи реко-
мендуется использовать датчики с корпусом из алюминия или
нержавеющей стали.
В примере ниже даются основные рекомендации по примене-
нию для измерения расхода. Необходимые для проектирования
данные можно получить у изготовителя лотка и из специальной
литературы.
3 ... 4 h
max
≥ 50 mm
90°
2 3
1
h ma
x
d mi
n
≥ 2 mm x
h ma
x
90°
4 2 3
Рис. 23: Измерение расхода с прямоугольным водосливом: d
min.
= мини-
мальное расстояние датчика (см. гл. "Технические данные"); h
max.
= max.
заполнение прямоугольного водослива
1 Диафрагма слива (вид сбоку)
2 Верхний бьеф
3 Нижний бьеф
4 Диафрагма слива (вид со стороны нижнего бьефа)
Необходимо соблюдать следующие основные условия:
•
Установка датчика на стороне верхнего бьефа
•
Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
•
Расстояние до диафрагмы слива
•
Расстояние от отверстия диафрагмы до дна
Измерение расхода с
прямоугольным сливом
