11 Приложение
VEGAPULS 62 • Foundation Fieldbus
36506-R
U-121123
Ʋ Сигнал цифровой выходной сигнал, протокол Foundation
Fieldbus
Ʋ физический слой по IEC 61158-2
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Channel Numbers
Ʋ Channel 1 Значение процесса
Ʋ Channel 8 Температура электроники
Ʋ Channel 9 Скорость счета
Скорость передачи 31,25 Кбит/с
Значение тока
Ʋ Устройство без взрывозащиты и
устройство Ex ia
10 mA, ±0.5 mA
Ʋ Устройства Ex d 16 mA, ±0,5 mA
Разрешающая способность измере-
ния (цифровая)
> 1 mm (0.039 in)
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
Ʋ Температура +18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность 45 … 75 %
Ʋ Давление воздуха 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций > 200 mm (7.874 in)
Ʋ Отражатель Плоский пластинчатый рефлектор
Ʋ Ложные отражения Самый сильный сигнал помехи на 20 дБ слабее по-
лезного эхосигнала
Погрешность измерения на жидкостях См. следующие диаграммы
0,5 m (1.6 ft)
10 mm (0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
- 10 mm (- 0.394 in)
0
1 2 3

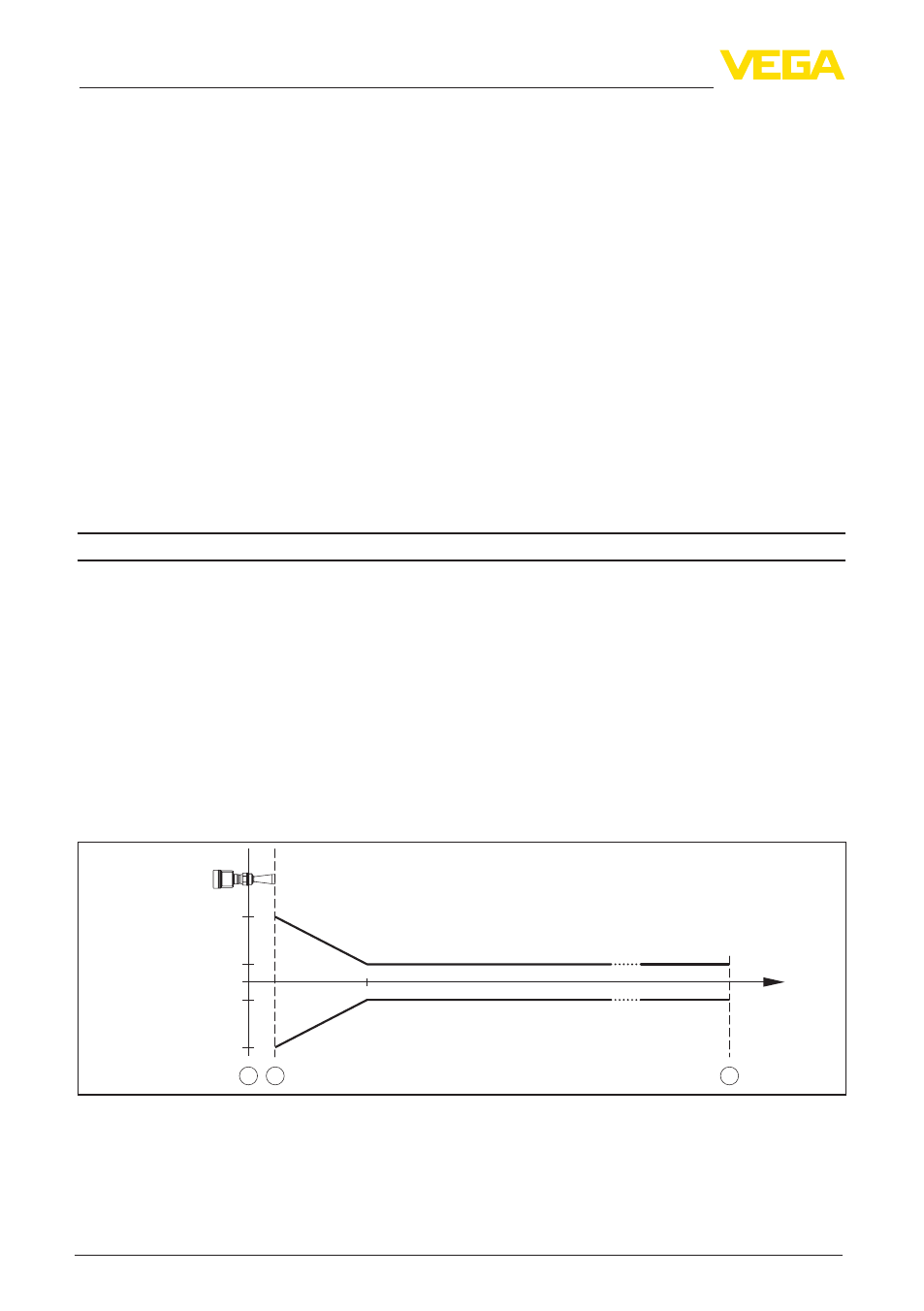

Рис. 56: Погрешность измерения при эталонных условиях
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость ≤ ±1 mm
