5 Подключение к шинной системе
VEGAPULS 62 • Foundation Fieldbus
36506-R
U-121123
5.4 Схема подключения (двухкамерный
корпус)
5
0
1
0
1
+
6 7 8
Bus
2
3
1
2
( )
(-)
1
1

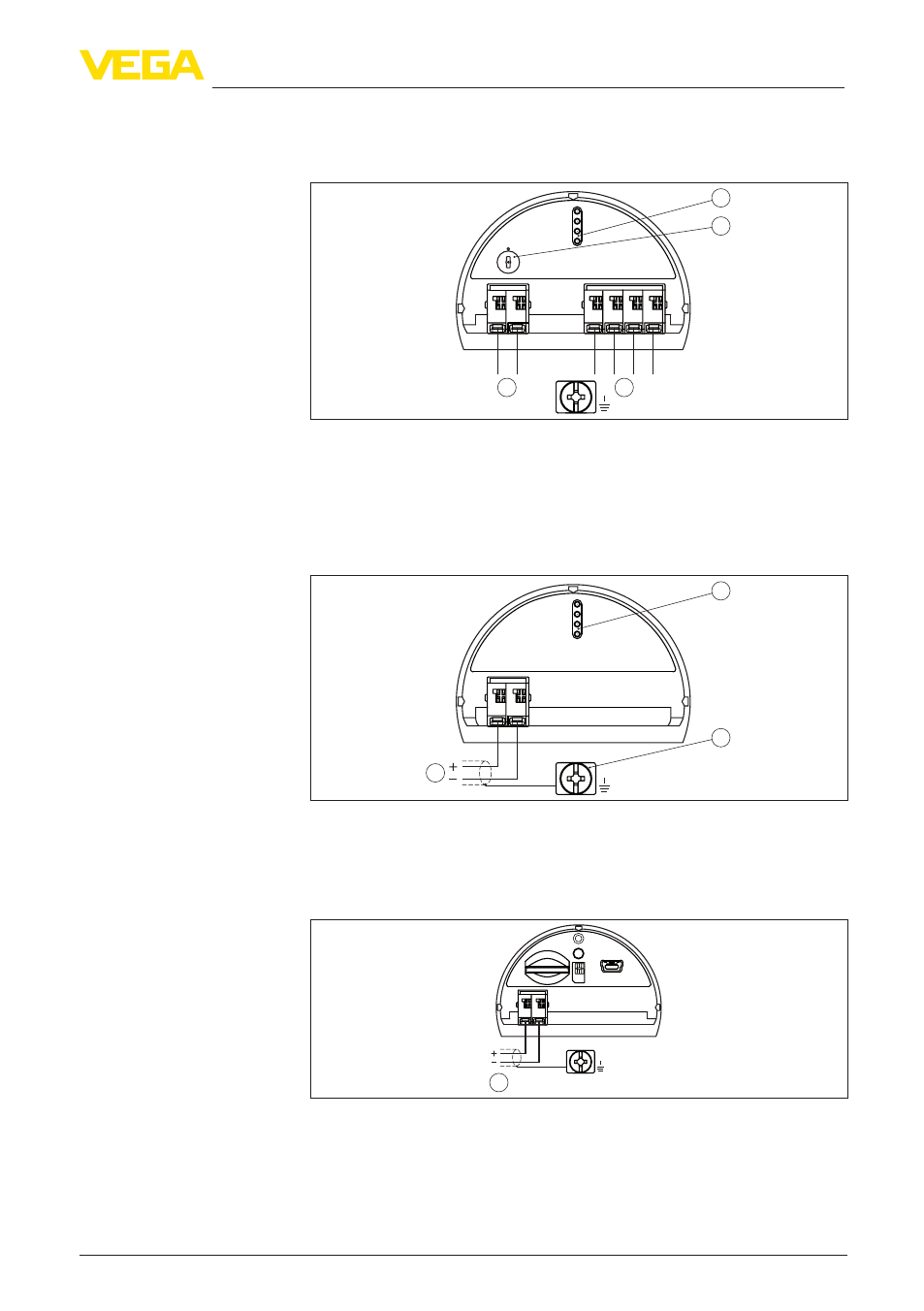

Рис. 27: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Штырьковые контакты для модуля индикации и настройки или интер-
фейсного адаптера
3 Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
+
Bus
2
3
1
2
( )
(-)
1
Рис. 28: Отсек подключения (двухкамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Клемма заземления для подключения экрана кабеля
1
Bus
USB
Status
Test
SIM-Card
1
2
+
( )
(-)
Рис. 29: Подключение модуля мобильной связи к питанию
1 Питание
Подробную информацию см. в Инструкции "Модуль мобильной
связи GSM/GPRS PLICSMOBILE".
Отсек электроники
Отсек подключения
Отсек подключения
встроенного моду-
ля мобильной связи
PLICSMOBILE
