27
4 Монтаж
VEGAPULS 62 • Foundation Fieldbus
36506-R
U-121123
•
Измерение возможно через полнопроходной шаровой кран.
Конструктивные требования к выносной трубе:
•
Труба металлическая, гладкая внутри.
•
В случае очень грубой внутренней поверхности трубы, при-
менять вставную трубу (трубу в трубе) или радарный датчик
со встроенной опускной трубой.
•
Фланцы должны быть приварены к трубе в соответствии с
направлением плоскости поляризации.
•
При использовании шарового крана или в случае много-
секционной трубы с промежуточными фланцами, зазоры на
сопряжениях ≤ 0,1 мм.
•
Диаметр антенны датчика должен как можно более соответ-
ствовать внутреннему диаметру трубы.
•
Диаметр должен быть постоянным по всей длине.
Для термической развязки электроники и отделения ее от высо-
ких температур процесса устройства в исполнении для темпера-
туры процесса до 250 °C или до 450 °C имеют дистанционирую-
щую вставку между присоединением и корпусом электроники.
Информация:
Для обеспечения надежной температурной развязки дистан-
ционирующая вставка не может быть заглублена в изоляцию
емкости более чем на 50 мм.
max. 50 mm (1.97"
)
1
2
3

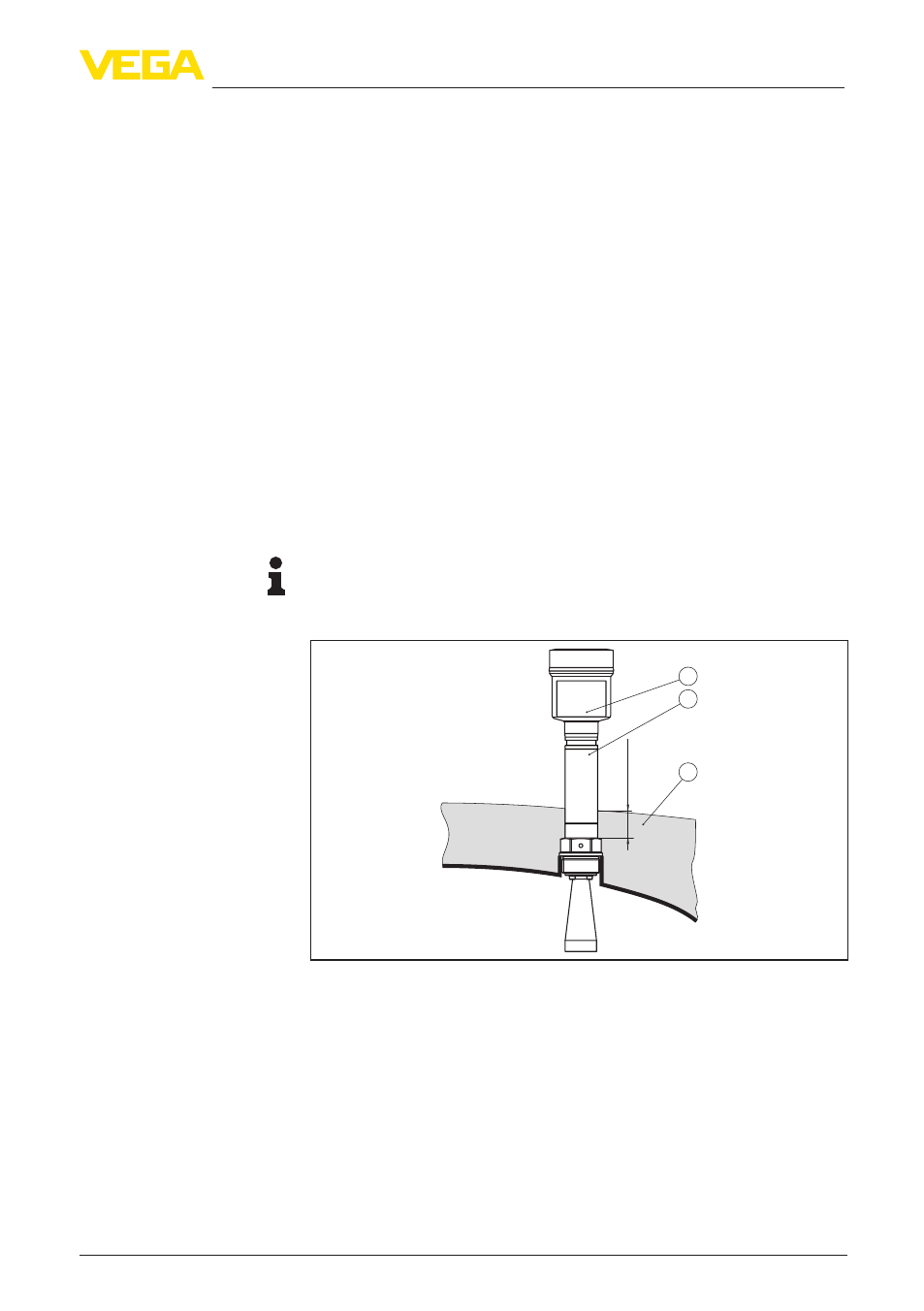

Рис. 21: Монтаж устройства на емкости с термоизоляцией
1 Корпус электроники
2 Дистанционирующая вставка
3 Изоляция емкости
Для измерения уровня в бетонных силосах датчики могут монти-
роваться в защитных коробах, например в закрытых металличе-
ских коробах, расположенных под полом.
Монтаж в изоляции
емкости
Монтаж в коробе под
полом
