72
11 Приложение
VEGAPULS 63 • 4 … 20 mA/HART - четырехпроводный
36512-R
U-130320
VEGAPULS 63, гигиеническое присоединение 3
1
5
5
2
3
4
5
5
16,5 mm (0.65"
)
ø 92 mm
(3.62")
ø 124 mm
(4.88")
99 mm (3.90"
)
15,4 mm (0.6")
100 mm (3.94"
)
163 mm (6.42"
)
31,5 mm (1.24"
)
163 mm (6.42"
)
32,5 mm (1.28"
)
ø 94 mm
(3.70")
ø 133 mm
(5.24")

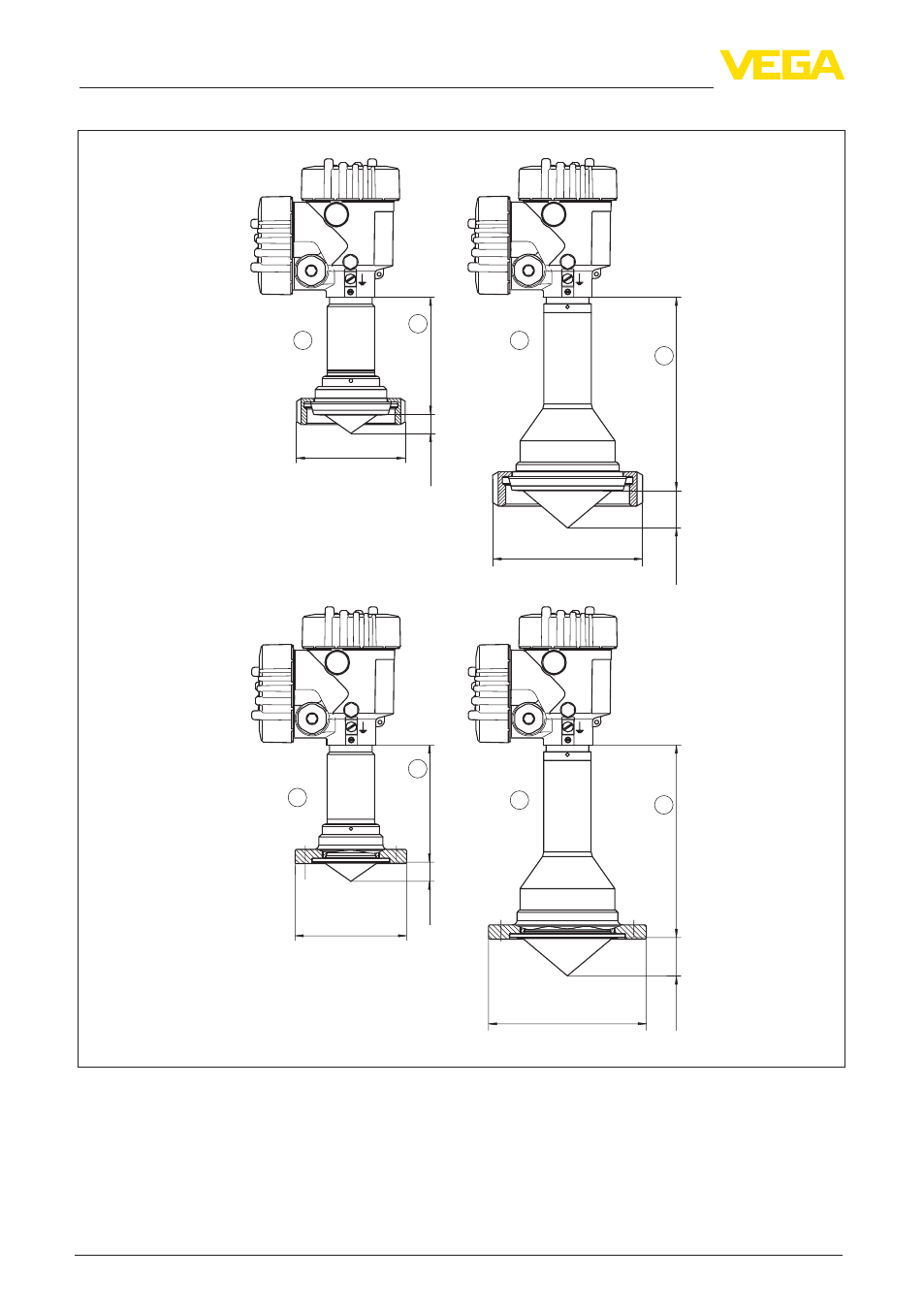

Рис. 49: VEGAPULS 63, гигиеническое присоединение 3
1 Накидная гайка DIN 11851, DN 50, 2" и 3"
2 Накидная гайка DIN 11851, DN 80, 4"
3 Накидная гайка DIN 11864-2 DN 50
4 Накидная гайка DIN 11864-2 DN 80
