6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 63 • 4 … 20 mA/HART - четырехпроводный
36512-R
U-130320
После ввода необходимых параметров сохранить установку
нажатием [OK] и с помощью клавиш [ESC] и [->] перейти к
следующему пункту меню.
Радарный датчик измеряет расстояние от датчика до
поверхности заполняющего продукта. Для индикации
собственно высоты заполнения, необходимо задать
соответствие измеренного расстояния высоте заполнения в
процентах.
Для выполнения этой установки необходимо ввести расстояние
до поверхности продукта при полной и пустой емкости, см.
следующий пример:
100%
0%
0,5
m
(19.68
")
5
m
(196.
9")
2
1

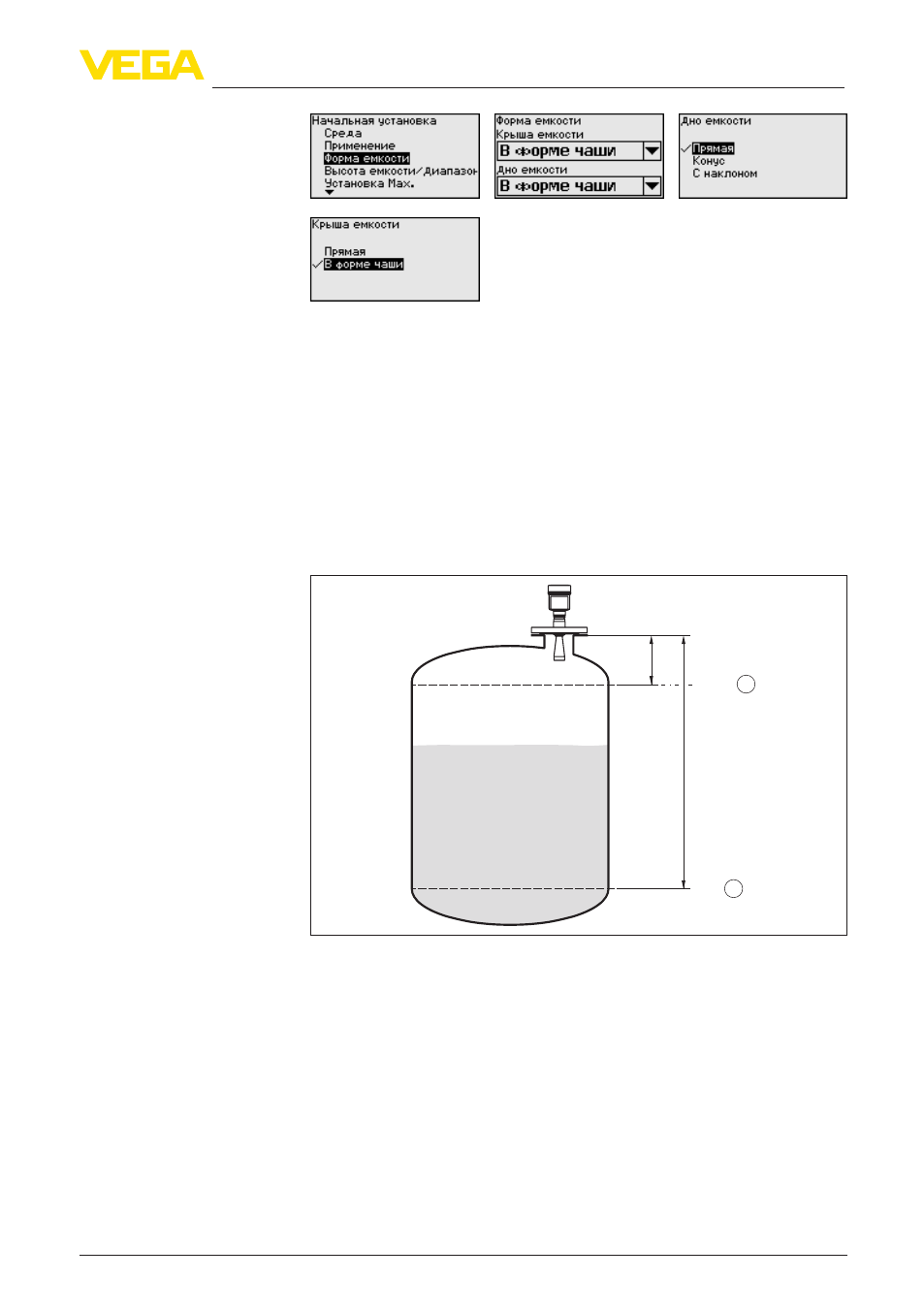

Рис. 23: Пример выполнения Установки Min./Max.
1 Min. уровень = max. измеренное расстояние
2 Max. уровень = min. измеренное расстояние
Если эти значения неизвестны, можно выполнить установку,
например, со значениями расстояния для 10 % и 90 %
заполнения. Исходной точкой для значений расстояния всегда
будет уплотнительная поверхность резьбы или фланца. Исходя
из этой установки будет рассчитываться собственно высота
заполнения.
Для установки Min./Max. фактический уровень не имеет
значения: такая настройка всегда осуществляется без
Начальная установка -
Установка
