5 Подключение к источнику питания
VEGAPULS 63 • 4 … 20 mA/HART - четырехпроводный
36512-R
U-130320
power supply
4...20mA
active
passiv
e
commo
n
IS GN
D
5
1
/L
/N
2
+
( )
(-)
6 7
8

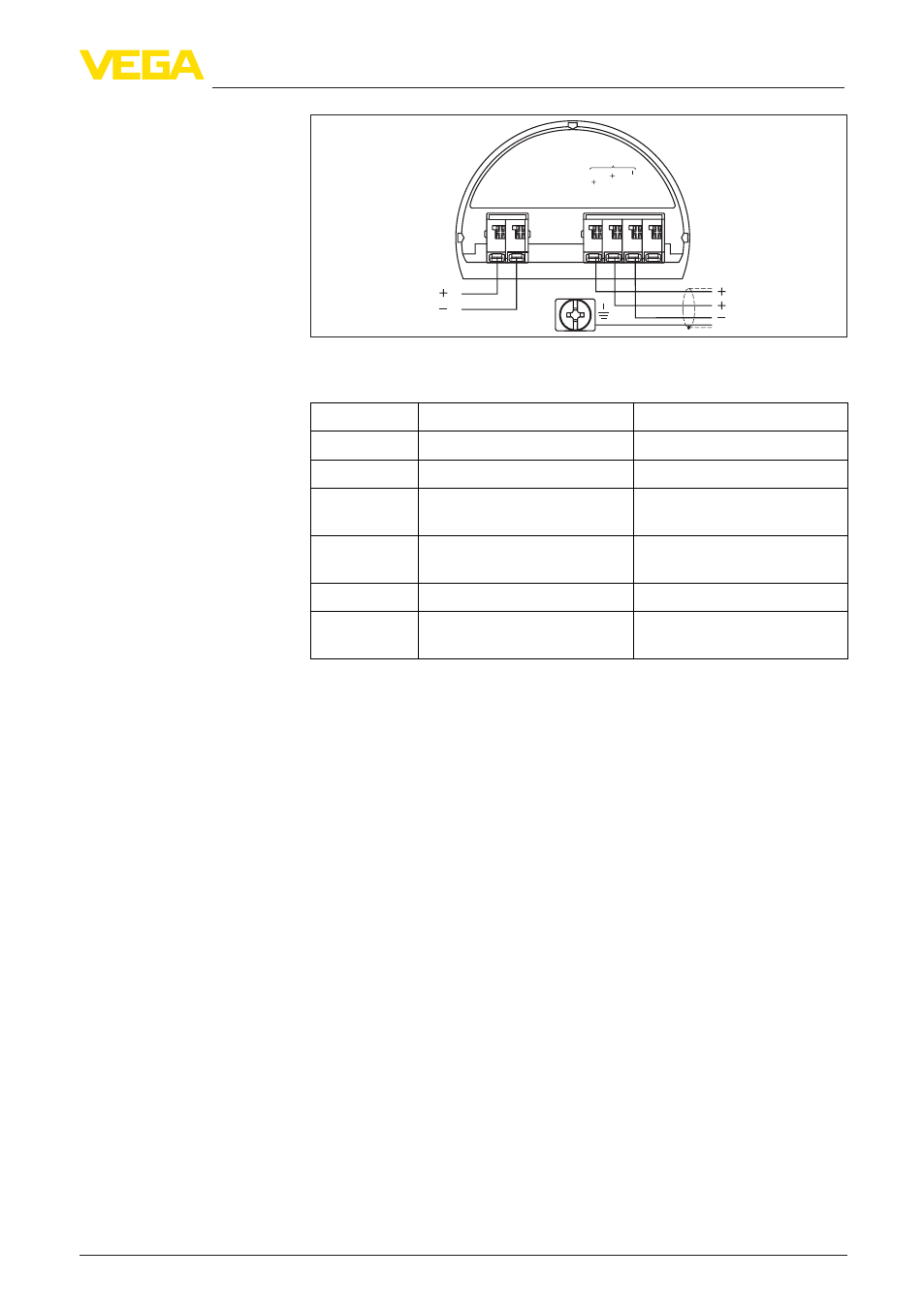

Рис. 19: Отсек подключения в двухкамерном корпусе в случае малого
напряжения
Клемма
Функция
Полярность
1
Питание
+/L
2
Питание
-/N
5
Выход 4 … 20 mA (актив-
ный)
+
6
Выход 4 … 20 mA (пассив-
ный)
+
7
Масса - выход
-
8
Функциональная земля при
монтаже по CSA
5.4 Фаза включения
После подключения к источнику питания или после
восстановления напряжения в течение прибл. 30 секунд
выполняется самопроверка устройства:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и
программного обеспечения, обозначения места измерения
(на дисплее или ПК)
•
Индикация сообщения о статусе "F 105 Идет поиск
измеренного значения" на дисплее или ПК
•
Кратковременный скачок выходного сигнала до
установленного токового значения отказа
Как только будет найдено действительное измеренное
значение, на линии сигнала выдается соответствующий
ток (значение тока соответствует текущему уровню и уже
выполненным установкам, например заводской установке).
Отсек подключения в
случае малого напря-
жения
